一、技术参数

1、使用环境

输入电源  220V±10%  50Hz±10%

大气压力  86～106kpa

温    度  －10～40℃

湿    度  ≦80%RH

2、安全性能

绝缘电阻  ＞2MΩ

介电强度  电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

3、基本参数

时间： 量程   20000.0ms        最小分辩率0.01ms

误差   ① 200   ms档位       0.01ms±2个字

② 2000  ms档位        0.1ms±2个字

　③ 20000 ms档位          1ms±2个字

速度： 量程　 20.00m/s            分辩率0.01m/s 误差　 ① 0-2m/s以内       ±0.1m/s±1个字

 ②  2m/s以上        ±0.2m/s±1个字

电    流： 量程 10.00A               分辩率0.01A

输出电源： DC0～300V数字可调/20A（瞬时工作），分辨率1V。

外形尺寸： 360mm(L)×280mm(W)×300mm(H)

重　　量： 9kg

二、性能特点

1、 性  能

 时    间：12个断口的固有分、合闸时间，同相同期、相间同期。

 重 合 闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、

 二合时间、金短时间、无电流时间值。

 弹    跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;每断口的分闸反弹幅值。

 速    度：刚分、刚合速度，最大速度，时间－行程特性曲线。

 行    程：总行程，开距，超行程，过冲行程，反弹幅值。

 电    流：分、合闸线圈的分、合闸电流值、电流波形图。

 动作电压：机内提供DC0～270V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。

2、 特  点

 适用于国内外生产的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。

可靠的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。

 通用测速传感器(选配)，直线行程速度传感器，旋转测速传感器，安装极为方便、简捷。

 开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。

 主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。

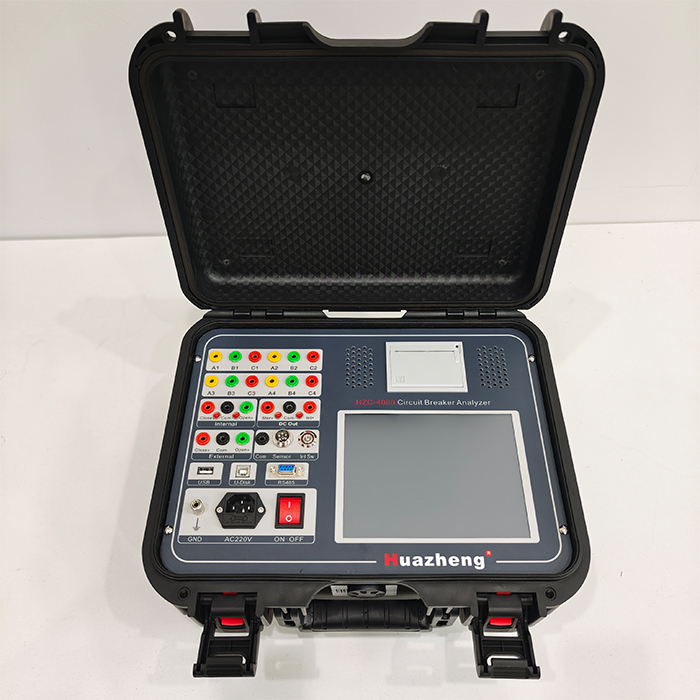

 主机大屏幕触摸屏、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，断电记忆。

 中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。

 仪器配有数据分析管理软件，可与PC机联机操作，试验结果可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。（选配）
