一、用途

HZQB2612型自动电压试验仪是根据GB/T4074.5-2008和IEC60851-5:2004标准规定而设计的一种多用途交流电压试验仪器。

1.1 电磁线击穿电压试验（电压0~15000V）用于检测0.02mm及以上的漆包圆线和漆包扁线在室温条件下的击穿电压性能。它可进行以下试验方法：圆棒法：直径0.1mm及以下漆包圆线；扭绞法：直径0.1mm以上2.5mm及以下漆包圆线，钢珠法：绕组扁线和直径2.5mm以以上漆包圆线。

1.2 可以用于电工产品及仪器耐压试验，耐压时间0~999S。

二、仪器的主要技术指标

2.1 试验电压：为标称频率50HZ近似正弦波形交流电压，峰值系数√2±5%，0~15000V可选择，试验电压示值误差±3%。

2.2 当有5±0.5mA 电流通过高压回路时，仪器发出高压击穿信号，并显示击穿电压值，试验电压降不大于2%。

2.3 试验电压的升压速度如表（一），升压速度误差为±10%。

2.4 试验变压器的容量＞500VA，负荷短路电流＞50mA。

2.5 耐压试验的电压保持时间选择范围0~999S秒，误差小于1秒。

2.6 其它：

工作环境：（1）温度0~40℃

（2）相对湿度≤85%

外接电源：220V±5%、50HZ

该仪器必须采用交流稳压电源供电。（稳压电源功率2KVA）和可靠接地，否则将影响仪器的测试精度和使用寿命。

2.7 主机消耗功率：＜1000W

2.8 外形尺寸：545×650×1700mm

2.9 重量：约100kg

3.1 工作原理：

该仪器是采用交流高压法测量试样的击穿电压值或耐压值。根据所选择的试验电压，仪器以一定的升压速度输出交流电压加在试样两端。一旦试样击穿或高压回路达到5±0.5mA电流时，自动切断高压，仪器发出声、光报警，数字电压表显示击穿电压值并保持一段时间，电压自动下降，仪器复位。

3.2 特点：

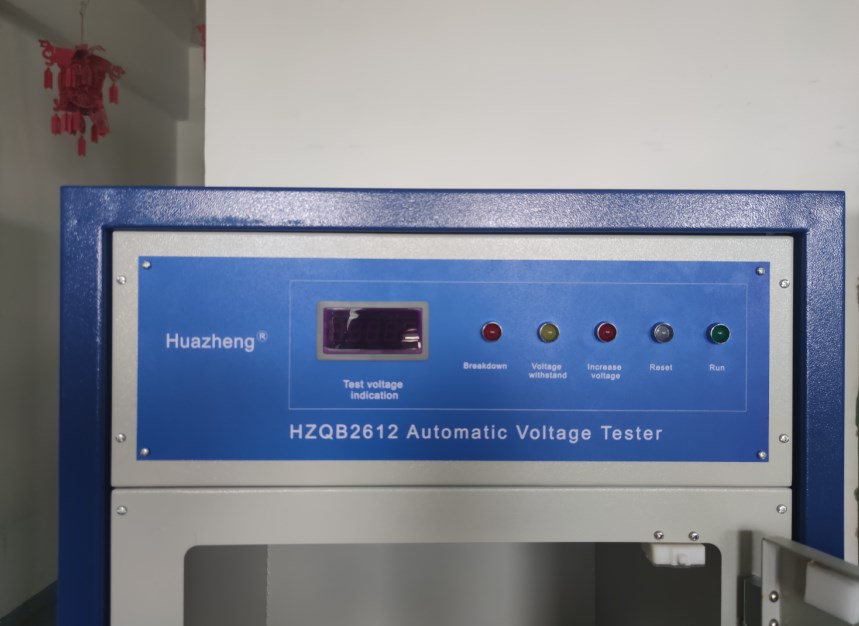

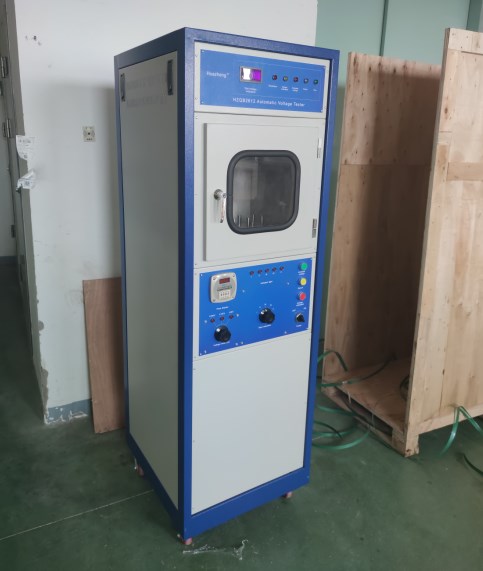

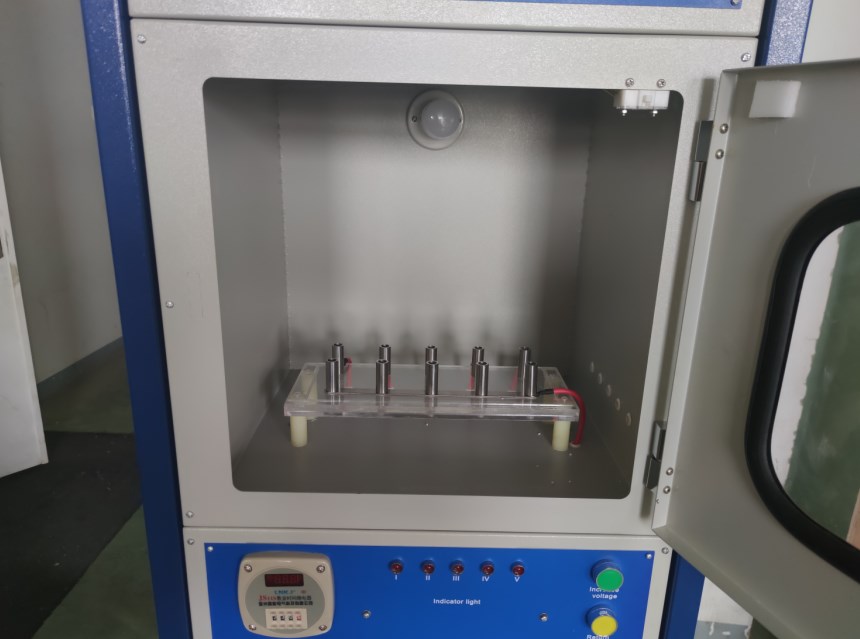

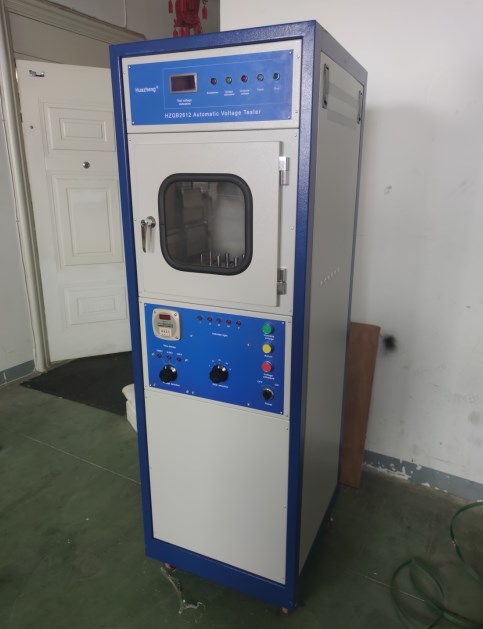

仪器能一次装夹五组试样，能根据所选择的试样逐个或单独完成任一试样的击穿或耐压试验。仪器在试验电压的初、次级回路均设有电流检测，比较装置，因而动作电流灵敏、准确。仪器的试验箱门具有安全联锁装置和指示，具有可靠的安全保护措施。能与外附恒温箱配套可进行高温击穿和耐压试验。

仪器操作简单、性能稳定、可靠。采用铝合金仪表柜，外形美观。
