一、 概述

1.1产品概述

HZTTR80AP变比测试装置是一台全自动测试仪。测试仪集匝数比、电压比、矢量关系、联结组别、极性、分接位置和励磁电流的测试功能。该测试仪是一种轻便的便携式仪器，测试仪和配件都装在耐寒耐温，密封防水，防摔防震多功能工程塑料箱内，便于野外试验。该测试装置可用于测试单相和三相变压器，带和不带分接的变压器。仪器可以使用安卓手机或平板，下载专用APP，通过专用软件全程控制仪器，测试数据存储上传，方便查阅。

1.2主要功能特点

▪ 具有PT变比、极性测试功能。

▪ 具有盲测功能，三相变压器的联结组别未知的情况下，可正确测出变压器的变比，可正确测出一次和二次的相位关系，可正确计算出组别号。

▪ 可测试自耦变压器、Z型变压器和移相变压器。

▪ 增加分接模式设置，适应高电压在高分接档位和低电压在高分接档位的变压器。

▪ 增加低压侧分接设置，适应分接在低压侧的变压器。

▪ 设置显示内容图形化，更加直观。

▪ 三相变压器测试时，可同时测量三相的变比，因此测试速度快。

▪ 采用大容量锂电池供电,一次充电可进行不低于1000次的测量。

▪ 具有自动关机功能，30分钟内不操作仪器，仪器报警后，关闭电源。

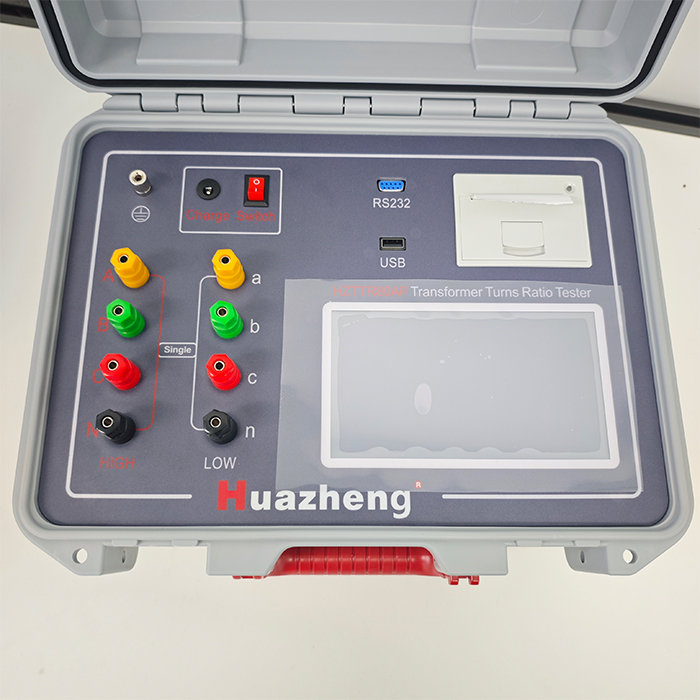

1.3面板说明

1、接地柱：在进行任何测试前，请将接地柱安全接地，以免发生触电危险。

2、充电座和开关：充电座为电池充电输入口，开关用于接通或关断测试仪电源。

3、高压侧接线端：黄、绿、红、黑三色接线柱，对应接被测变压器高电压侧的

A、B、C、N。

4、低压侧接线端：黄、绿、红、黑三色接线柱，对应接被测变压器低电压侧的

a、b、c、n。

5、RS232通讯接口：计算机通讯接口。

6、打印机：打印测试结果。

7、USB：接U盘，导出数据。

8、显示屏：7寸高清彩色触屏液晶，数字调节背光，显示操作菜单和测试结果。
