一、产品简介

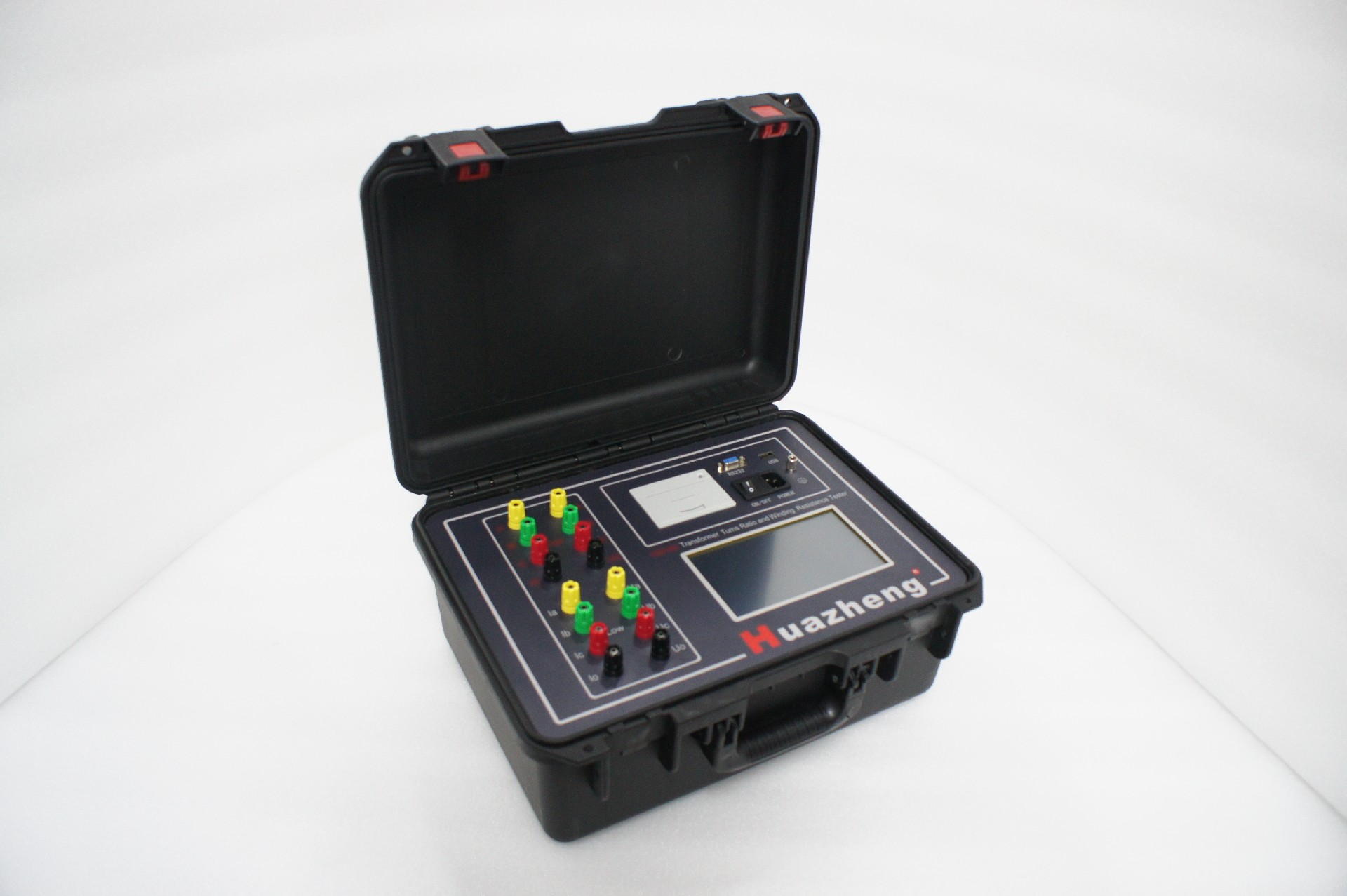

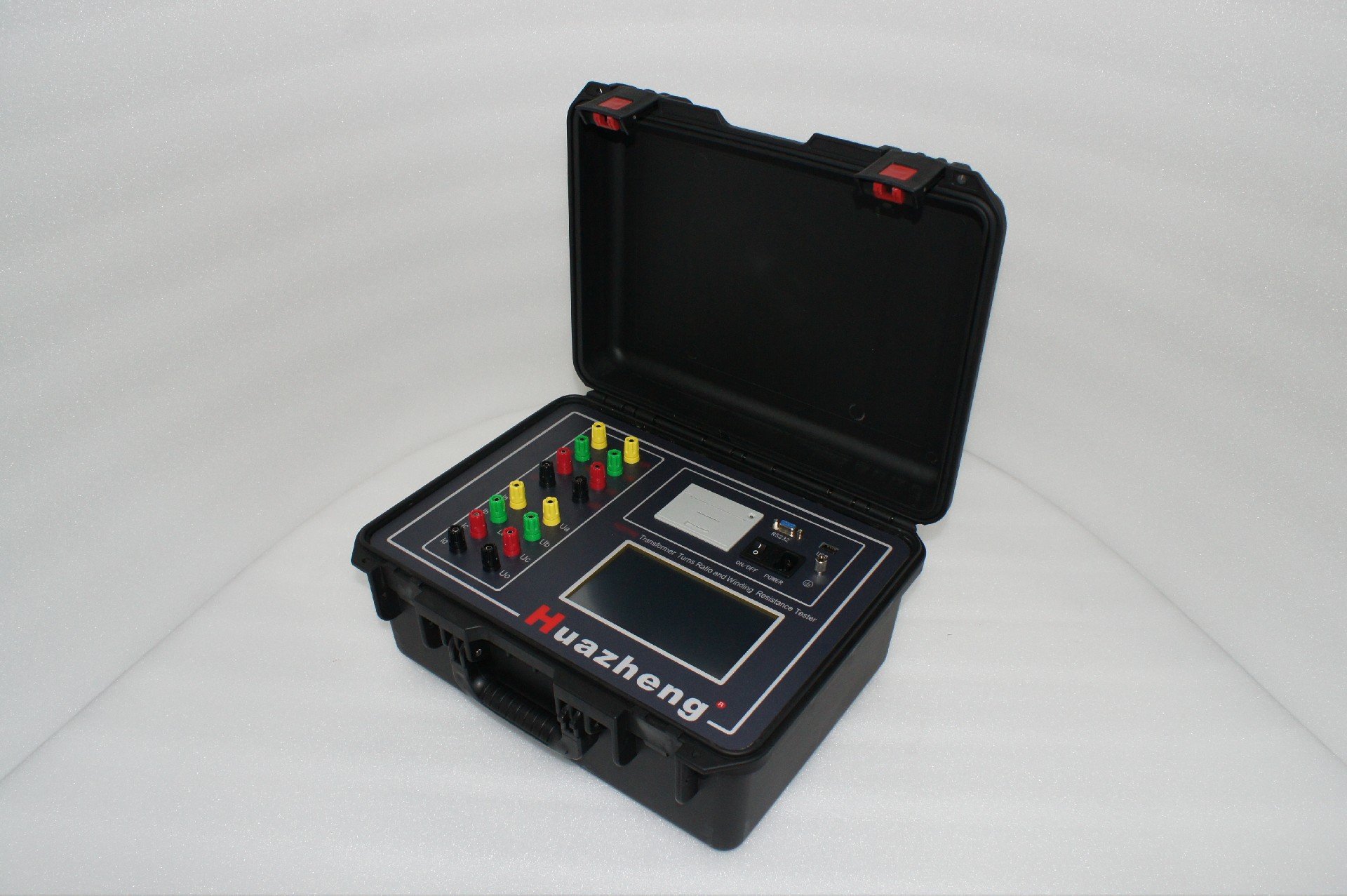

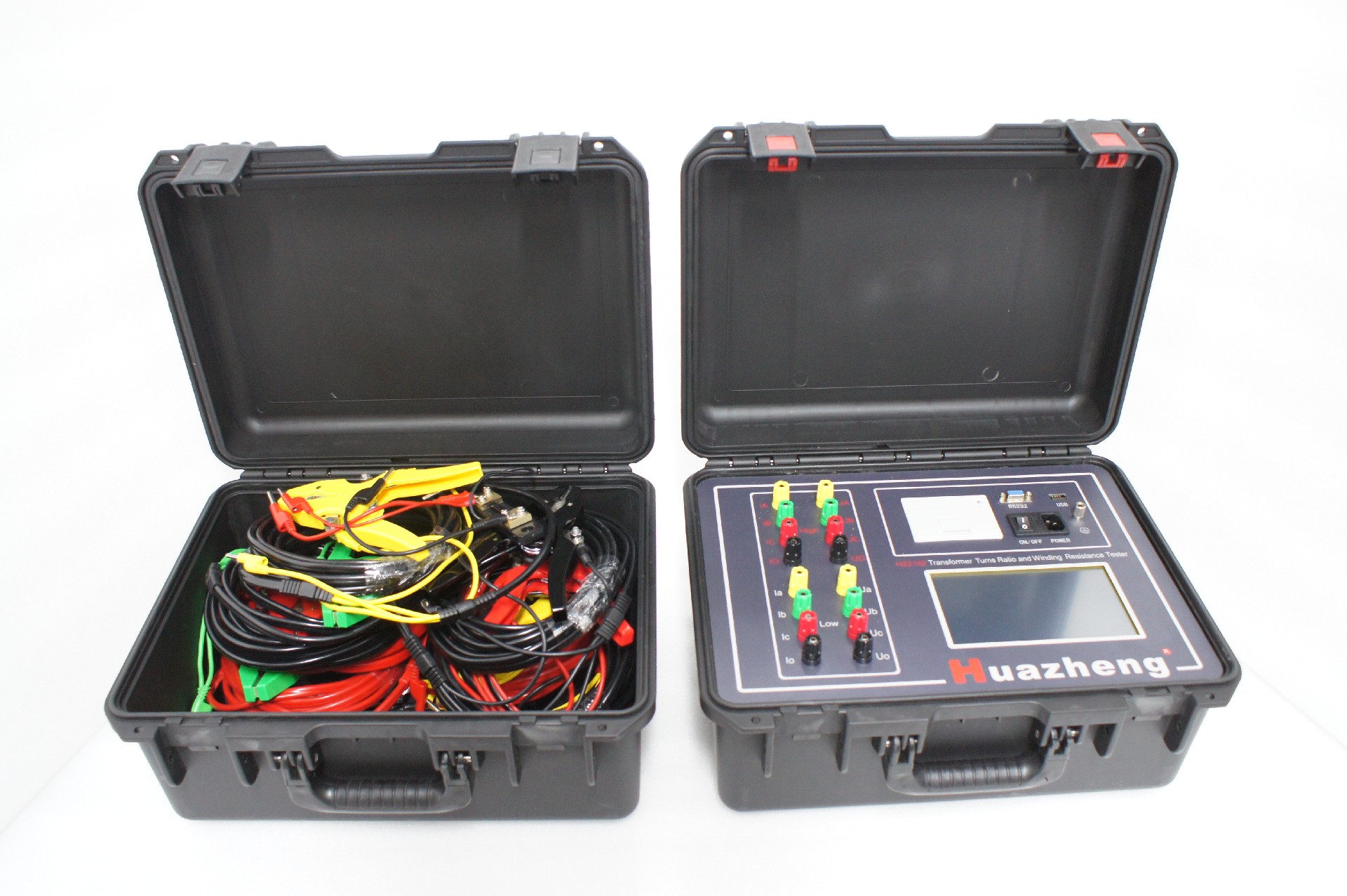

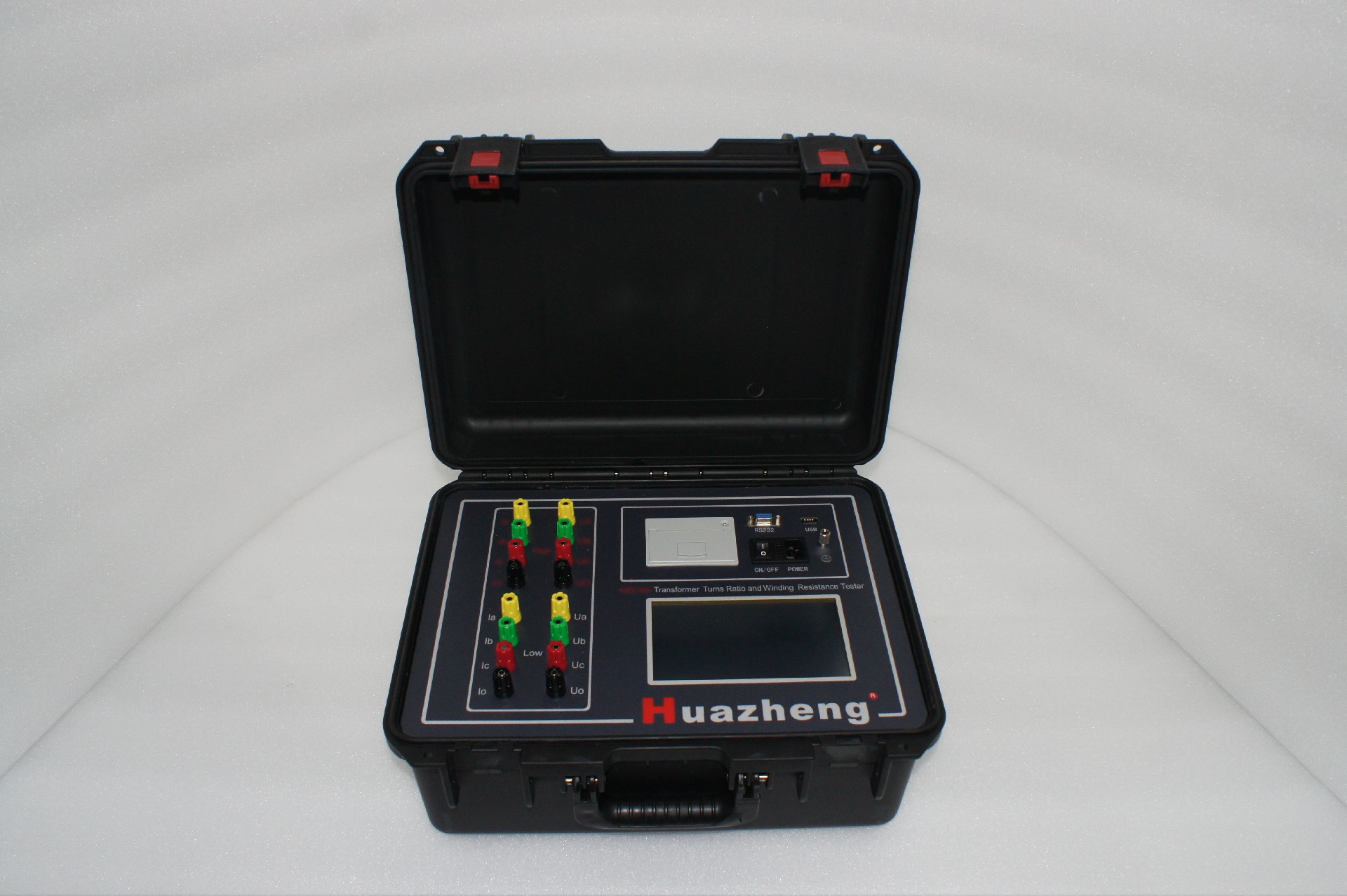

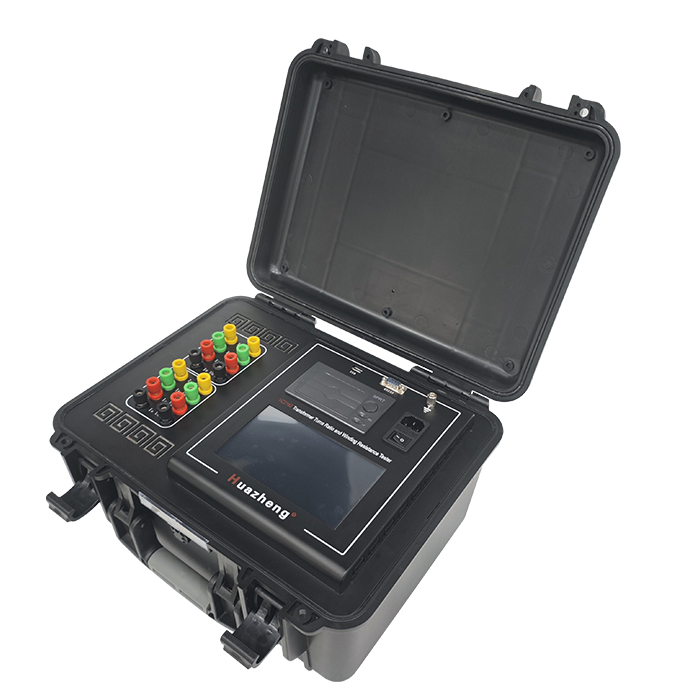

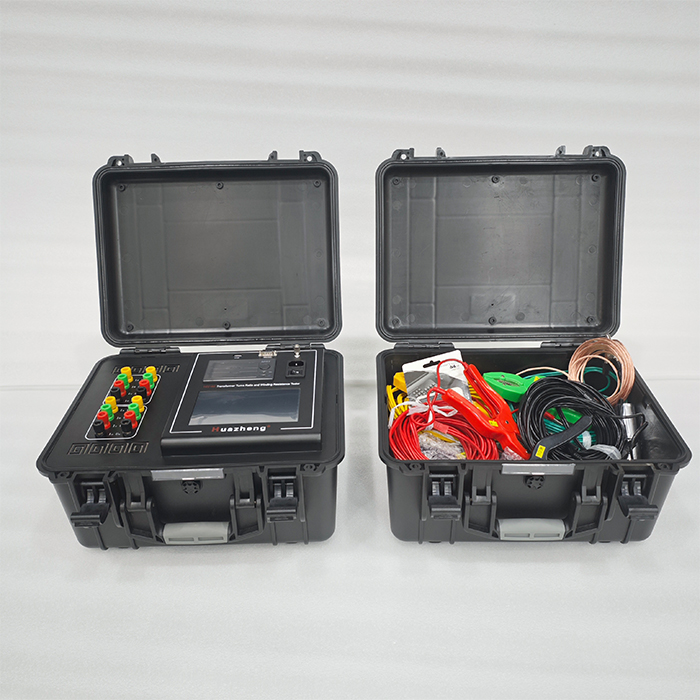

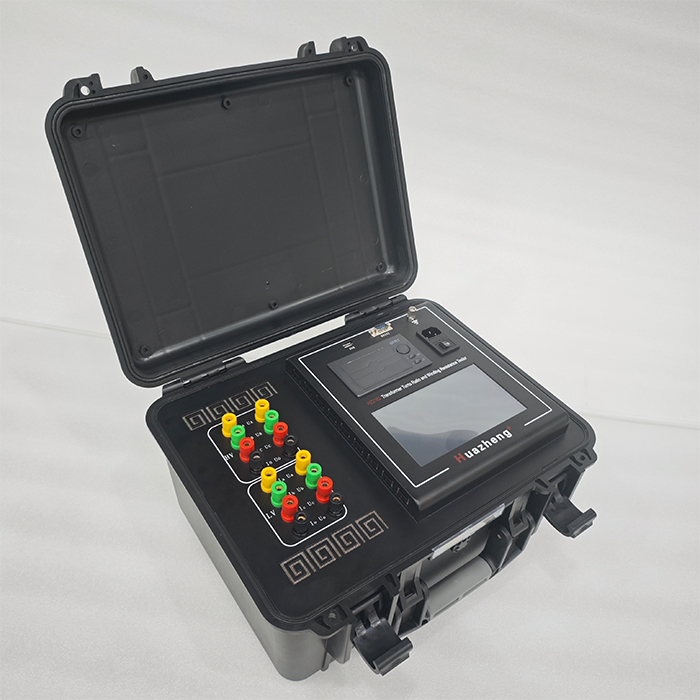

HZ2162型变压器综合测试仪，是将直流电阻测试仪和变比测试仪集于一体的测试大型电力变压器的仪器。

二、产品特点

 产品设计

1、产品一次接线即可完成所有试验项目，降低现场测试人员的工作量；

2、产品采用7寸彩色触摸液晶屏进行控制和显示，具有友好的人机交互界面；

3、产品自带微型打印机，可现场打印测试结果；

4、产品具有U盘存储功能，测试结果可进行外部存储；

5、产品具有一路隔离RS232通信接口，具有符合标准协议的通信功能；

6、产品具有蓝牙通信模块，具有符合标准协议的无线通信功能；

7、产品内部通信总线采用高可靠性的RS485总线进行数据通信；

8、产品的各功能电路采用隔离技术设计，消除了各测试功能之间的干扰；测量电路采用硬件和软件滤波技术，提高测量功能的抗干扰能力；产品内部设计了良好的接地和屏蔽措施，提高了整机抗干扰能力；

 直流电阻

1、三相同时测试和自动助磁的功能；

2、可以一次将高、低压电流、电位测试线全部接到变压器上，测试过程中不用再倒测试线；

3、对于有中性点星型接法的绕组测试，可以采取三相同时测试的方式测试A0、B0、C0相的电阻值，大大节省测试时间；

4、对于三相五柱低压内部角接变压器的低压侧测试时，可以采用自动助磁的方法，测试速度快；

5、可以显示、打印变压器的高、中、低压绕组的全部测试数据，并自动计算出三相不平衡度，还可以打印折算到额定温度下的阻值数据；

6、具有完善的反电势保护功能；

 变比测试

1、中文菜单提示、操作简单方便。

2、三相测试时只需要输入高压侧连接方式即可自动测量组别。

3、功能强大：既可进行单相测量，又可实现三相绕组的自动测试，联接组别

可任意选择，一次完成测量AB、BC、CA 三相的变比值、误差、联线组别

等参数。

4、高、低压反接的保护功能。

5、测试速度快，15秒钟完成单相测试。

6、变压器短路、匝间短路保护功能。
