一、概述

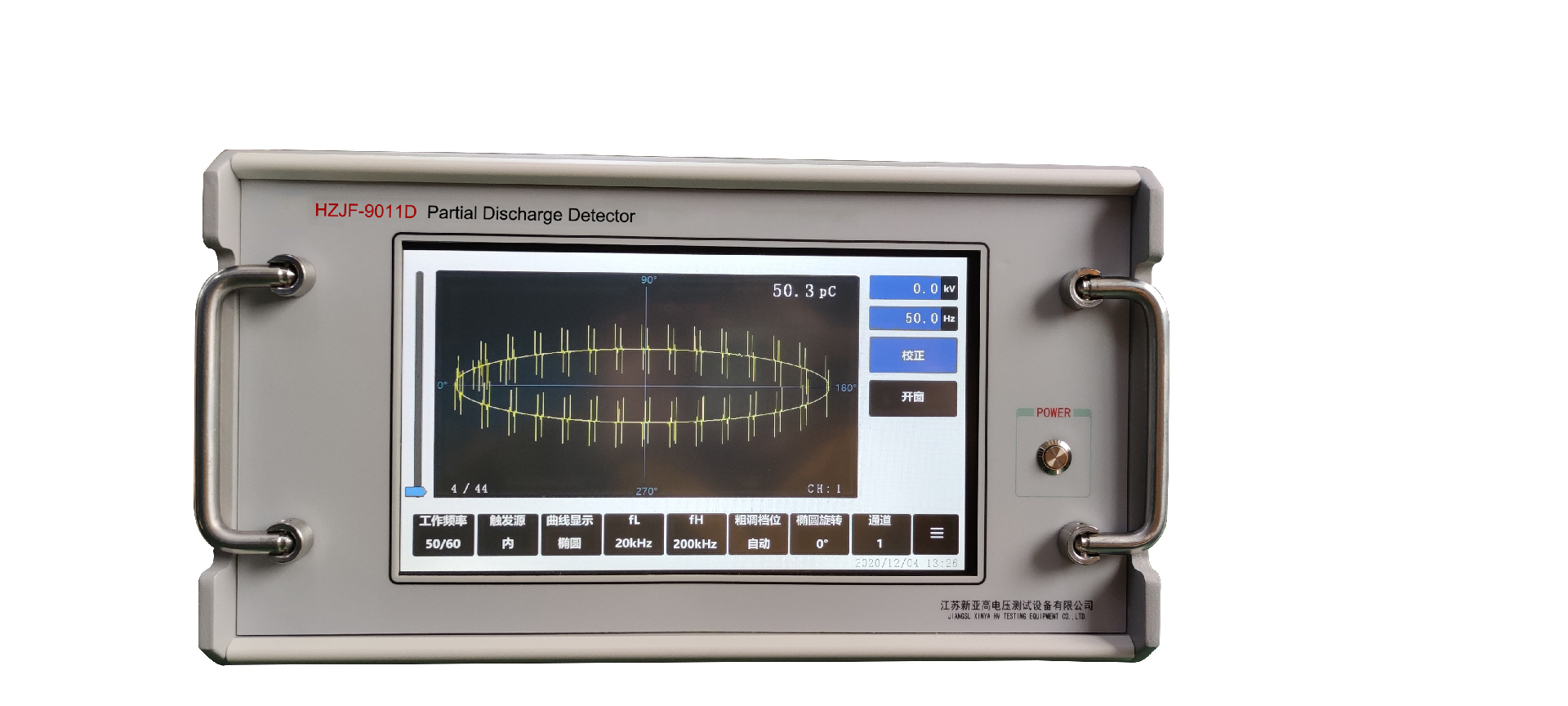

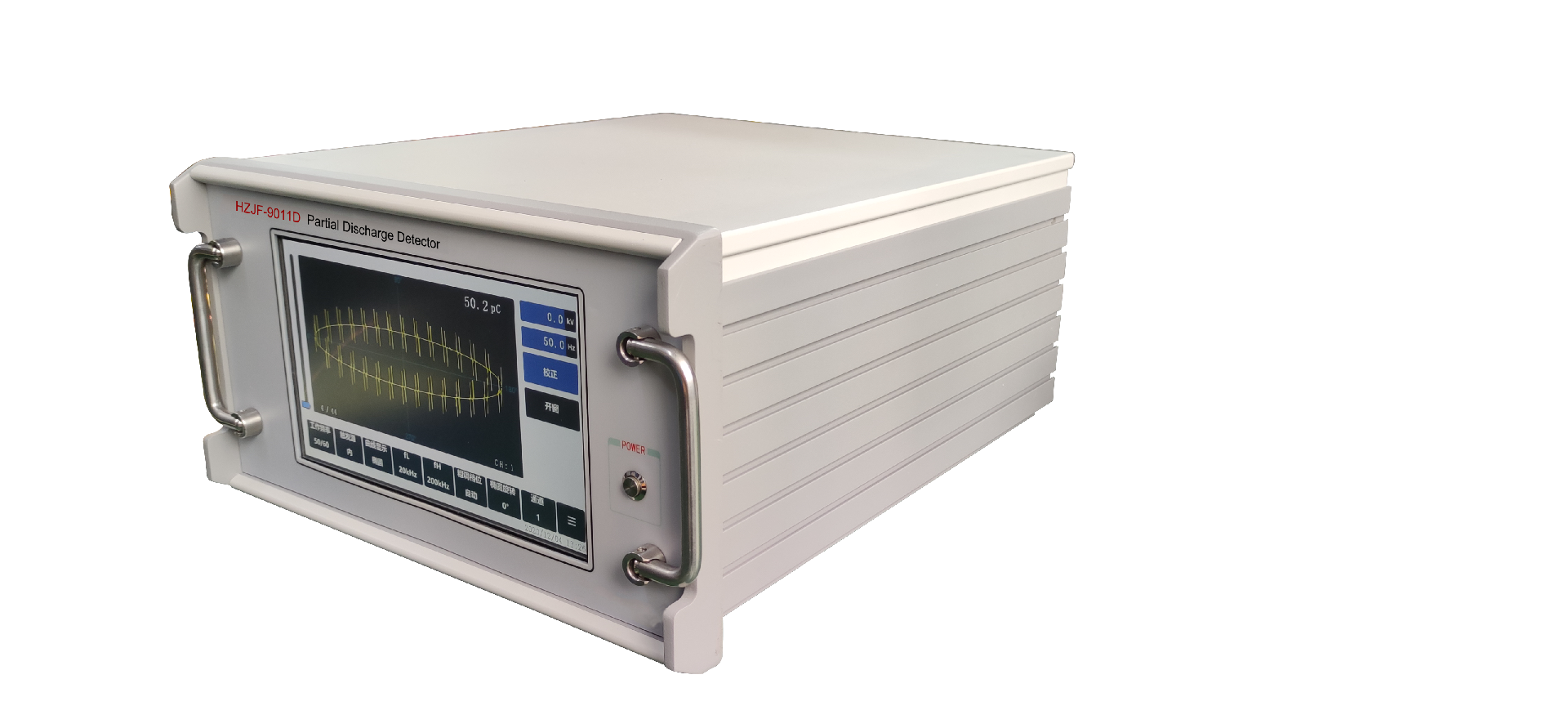

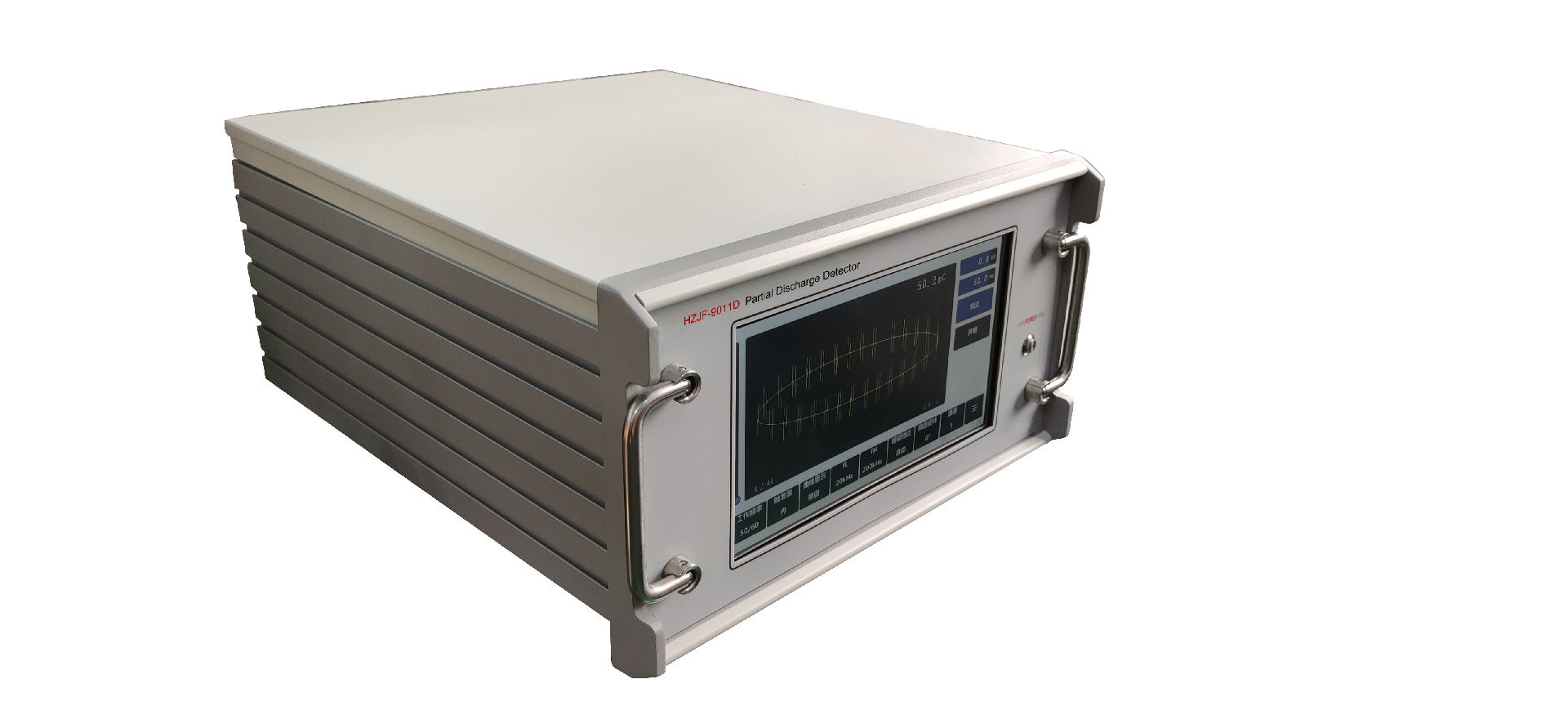

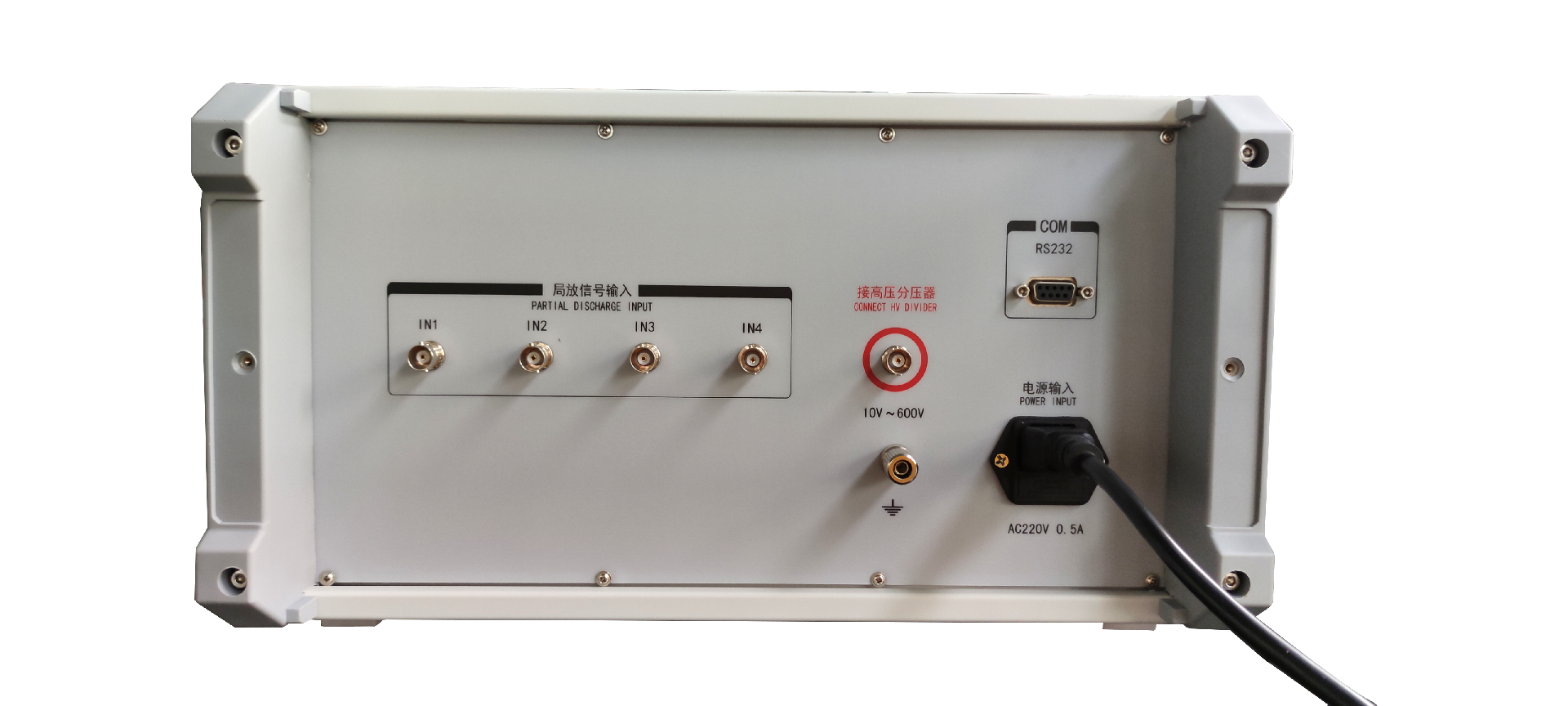

HZJF-9011D局部放电检测仪，采用10.1寸触摸屏取代了传统的示波管加物理旋钮的操作方式，使之功能更完善，使用更方便，性能更可靠。

该仪器采用32位高性能单片机电路，结合触摸屏操作，不仅提高了操作的使用寿命，同时也具有以下功能：一键自动校正；高压试验电压分压比可设置；串口通讯上传测试数据。该仪器具有检测灵敏度高，适用试品范围广，放大系统动态范围大，频带组合多（九种），抗干扰能力强等特点。该仪器与校正脉冲发生器、输入单元配合使用，是电力部门、制造厂商和科研院所等单位广泛使用的实用型局部放电测试仪器。

二、主要技术指标

1、可测试品的等效电容量范围6pF~250µF

2、测量范围：0.1pC-10000nC

3、通道数：单通道

4、椭圆扫描时基

（1）频率50/60、100、150、200、400Hz

（2）旋转：以30°为一档，可旋转120°

（3）工作方法：椭圆——正弦波——直线

5、显示单元

采用10.1寸电容式触摸屏。

6、放大器

（1）3dB低频端频率fL：10、20、40kHz任选

（2）3dB高频端频率fH：80、200、300kHz任选

（3）增益调节，粗调6档，档间增益差20±1dB，细调范围>20dB

（4）正负脉冲响应不对称性<1dB

7、时间窗

（1）窗宽：可调，50Hz下5°～ 170°

（2）窗位置：每一窗可旋转0°～ 170°

（3）两个时间窗可分别或同时开。

8、脉冲峰值显示

触摸屏显示，显示1位小数（大于等于10pC），显示2位小数（小于10pC），误差：±3%（以满刻度计）

9、试验电压显示

（1）量程150kV

（2）输入阻抗：>1MΩ

（3）显示：触摸屏显示，显示到1位小数

（4）误差：±1%

10、试验频率显示

误差：小于±1%

11、零标系统

零标志与所有椭圆扫描频率相一致

12、结构

（1）尺寸： 370mm（宽），460mm（深），215mm（高）

（2）重量：约12.5kg
