一、概述

因为电力电缆敷设环境的极其复杂性，电缆故障测试时精确定点一直是很关键的一步，即使有准确的粗测距离，但由于受到外界环境的影响，我们也是难以快速准确定位。HZ-B+电缆故障声磁精确定点仪是一款便携式、超静音、可视化、含路径指示的冲击放电接收精确定点仪，与高压冲击发生器配合使用，利用冲击放电在电缆故障点产生的磁场信号和声音信号的时间差来精确定点电缆故障点的准确位置，同时采用背景智能降噪和声音追踪新技术，可实现连续优化、完美声音效果，通过耳机测听放电声音，可用来辅助判断电缆故障点的位置，误差在探头直径范围内。自带精确定点的同时指示路径功能，保证了快速定位。

HZ-B+运用前端连续冲击放电时，粗测距离范围内故障点冲击放电声音在电缆上方的地面传播，被地面上的探地传感器记录下来。探测点距电缆真正故障点的距离可以用两种方法计算出来，一种是冲击放电噪音的音量大小；另外一种是故障点放电一刹那，同步发出的磁场信号与声音信号到达探地传感器的时间差。

二、技术特点

清晰的放电声音音质，背景更加安静，选用监听耳机用来快速、可靠地定点故障点位置；

磁场信号可选择地记录，获得更高的定点精度，全自动设置声音通道和磁场通道的触发阀值；

可手动/自动超静音技术；

BNR智能背景降噪技术；

开启与关闭冲击放电音量上限；

接收机里采用黑色箭头自动显示出精确定点的前进方向；

接收机里采用黄色标记线指示故障电缆中心轴线的相对左右位置，保证定点时始终在电缆正上方；

利用冲击放电前后两次的时间差大小来判定故障点的精确位置；

特殊的自落式探地传感器，并配有软质路面、硬化路面、草坪的传感接头；

选用可靠的进口接插件，保证声音的纯度，人性化设计了高度可调的探头手柄，非常适用。

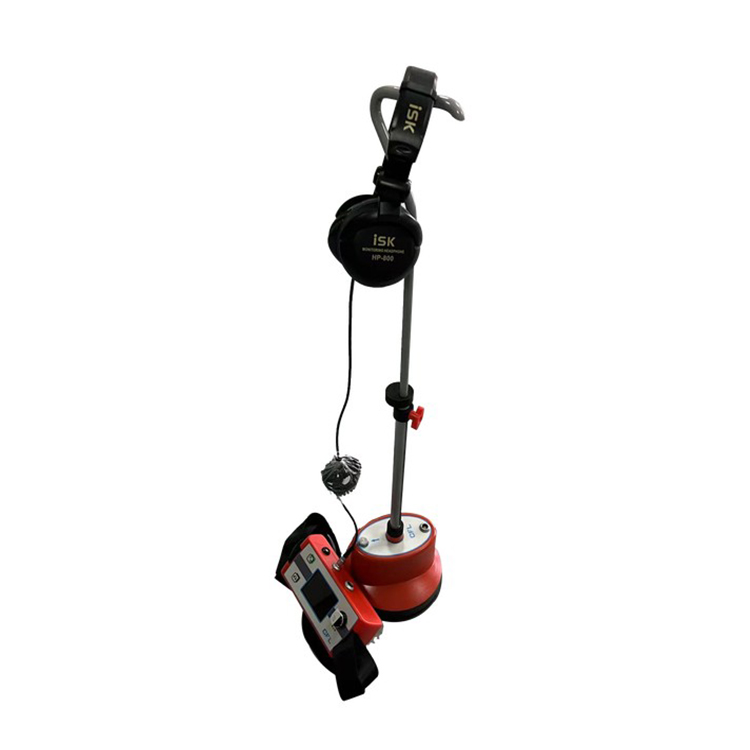

三、标准配置

接收机主机一只，型号 HZ-B+ ，含肩带；

传感器（探地麦克风）一只；

高度可调手柄一只，高度范围450 – 750 mm；

耳机一只，音响级音质；

信号线一条，将接收机主机与传感器连接，长1.20 m；

硬质地面探头一只，长18 mm；

草地探针一只，长 75 mm)；

5号碱性电池6只，型号IEC R6；

中文说明书一本。
