1.1产品特点介绍

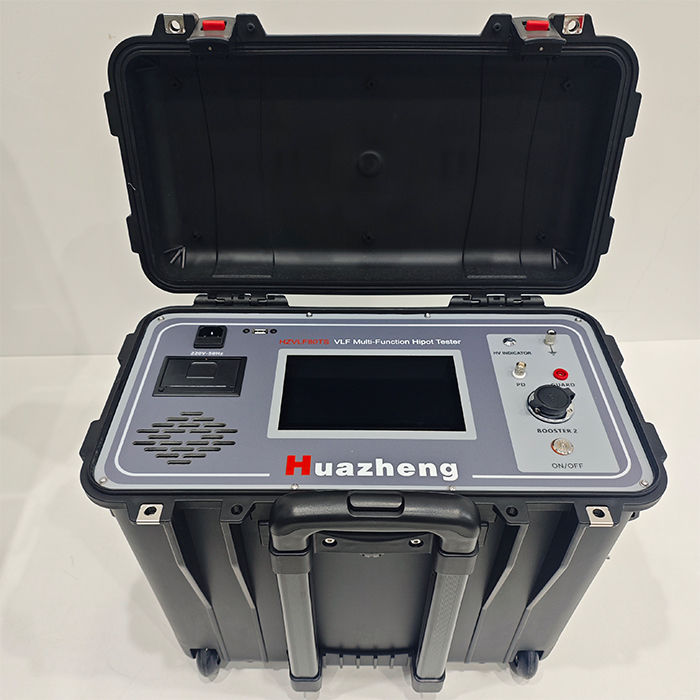

本产品采用了数字变频技术，单片机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻，采用大屏幕彩色触摸显示屏，清晰直观、操作简单、显示输出波形。主要特点如下：

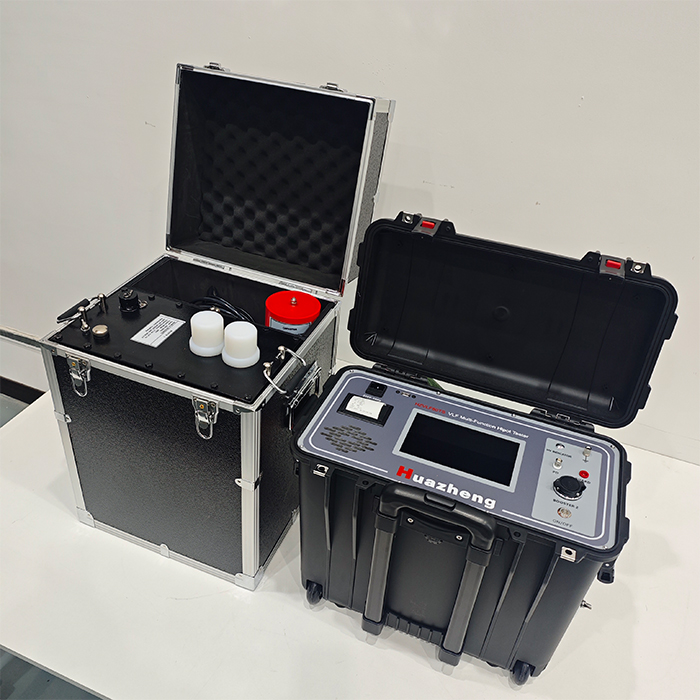

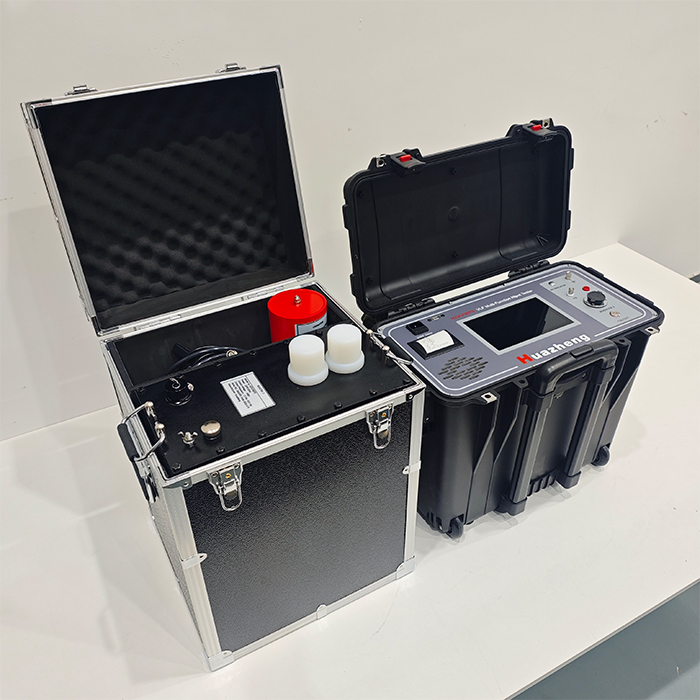

1.1.1额定电压小于或等于60kV的超低频采用一体式结构；大于60kV的超低频采用一体机串联一台升压器结构，使整体重量大大减轻，带载能力增强，达到一机多用。操作及其简单。

1.1.2电流、电压数据均直接从高压侧采样获得，由于采用了闭环负反馈控制电路，所以输出无容升效应。

1.1.3智能综合保护功能：不需设置电流电压保护值，仪器能根据试品电容量的大小和试验电压值，计算过压过流保护值。能对过压、过流、试品低阻故障，闪络产生保护停机。

1.1.4采用150kv高压线输出，安全、可靠。

1.1.5增加了直流、介损、局放测试功能，在耐压试验过程中可同步测量试品的介损、电容量、绝缘电阻和局放量。（介损功能和局放功能为选配）

1.2超低频高压电源系列产品规格

1.3超低频高压电源通用技术指标

1.3.1输出额定电压：30kV-80kV。各规格见表1

1.3.2输出频率：自动变频范围：0.1Hz-0.01Hz

1.3.3带载能力：见表1

1.2.4交流电压分辨率：0.1kV

1.3.5电压精度：3%

1.3.6交流电流分辨率:0.1mA

1.3.7交流电流精度：3%

1.3.8电压正，负峰值误差：≤3％

1.3.9电压波形失真度：≤3％

1.3.10使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH

1.3.11输入电源：频率50Hz，电压230V±5%(或频率60Hz，电压120V±5%)。1.3.12有接地检测功能，未接地会禁升压。
