一、概述

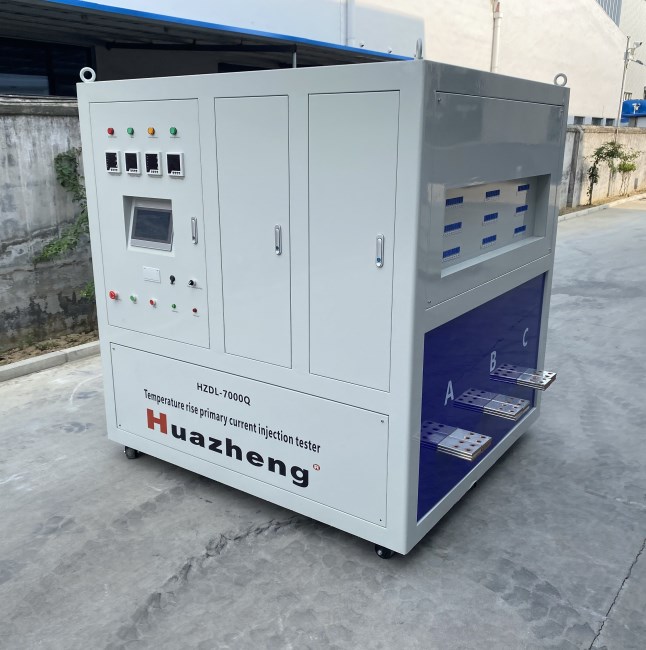

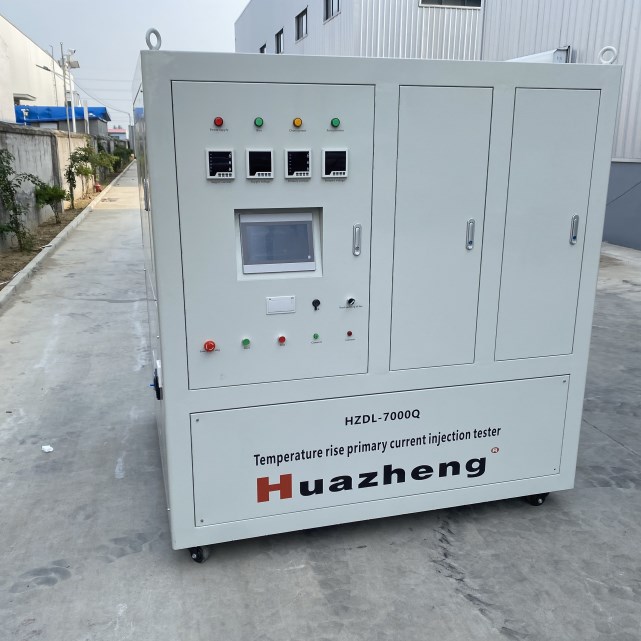

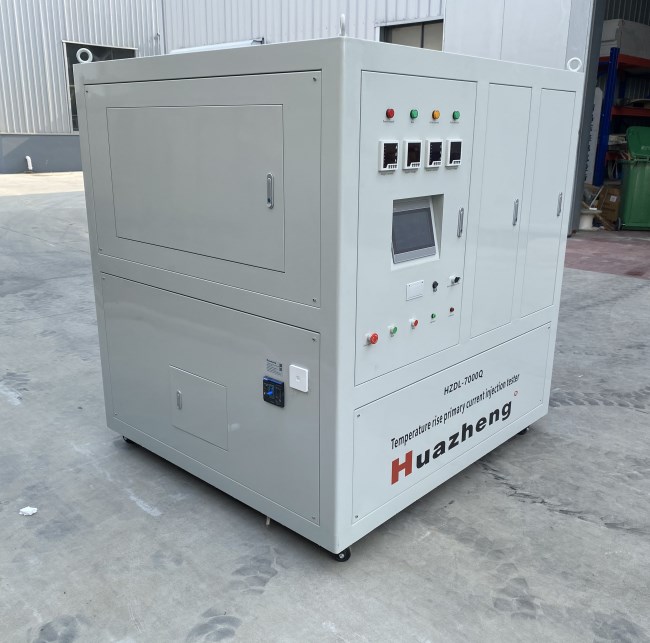

     HZDL-7000Q温升试验系统设备，采用专用系统控制板进行控制，维纶系列触控屏作为人机界面，实现的全自动大电流检测设备。该系列设备通过安装不同模块，可实现不同的大电流输出，温度测量，等实验。通过人机界面选择和外接电脑可实现手动.自动操作，查看温度数据等操作并对数据进行简单处理。有数据导出和外接打印机功能，将数据导出或打印，做进一步处理。

二、主要特点

  ● 电流、时间、状态信息及提示信息等数据大屏液晶显示，读数清晰、直观；

● 全中文界面，操作简单明了，可适应多种应用场合；

● 触屏常规按钮均可操作，操作直观、快捷、易上手。

● 全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制；

● 状态提醒功能，引导式操作，即使在无说明书的情况下亦可熟练操控；

● 暂停功能，自动控制时，此功能可做到在任意点实现电流升/降过程的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态；

● 自动计时功能，当暂停实验时计时停止，暂停时间开始计时。继续试验时输出时间重新开始计时

● 手动计时功能，手动控制时，计时器可手动启动。

● 手动控制模式，此模式类似于传统的电动升/降方式，电流的增加/减少由按钮控制，设备自动判断上/下限位，有过电流保护等功能，整个试验过程手动控制，按需操作；

● 带停止/紧急按钮，可手动复原；

● 电流升降速度智能控制，当电流接近目标电流时，升流速度会自动减慢；

● 数据导出功能，通过U盘可将设备数据存储到电脑上进行进一步处理。（部分型号）

● 出现过流等故障时，保护即时，准确，可靠；

● 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰能力强，试验中不会出现死机、黑屏、花屏等异常现象。

三、主要技术参数

额定容量（常用参数）：105KVA*3

输入电流：AC 0 ～ 276A

输出电压：AC 0 ～15V

输出电流：AC 0 ～ 7000A*3

电压测量精度：0.5 ％FS ± 3 字

电流测量精度：0.5 ％FS ± 3 字

计时长度：0 ～ 999S

电源电压：415V± 5% 50hz
