工作环境

1. 环境温度：－150C –45 0C;

2. 相对湿度：≤90%RH;

3. 海拔高度:  ≤2500米；

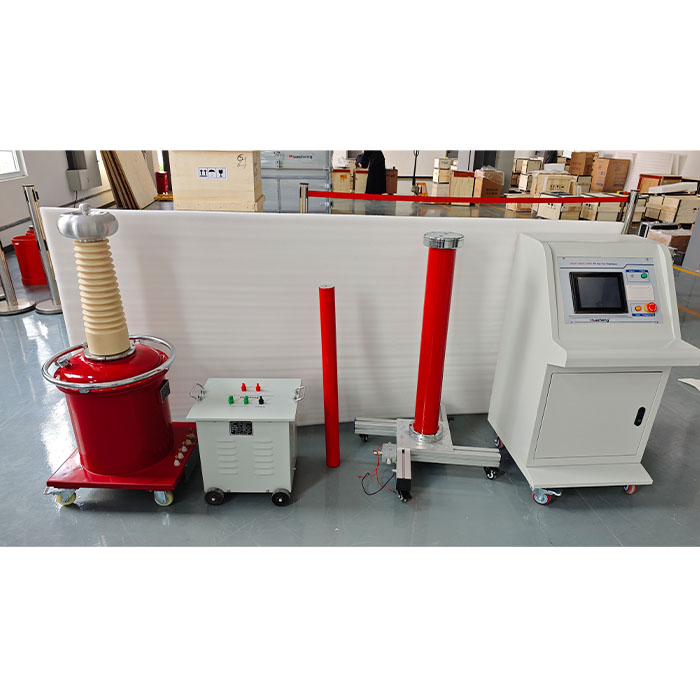

系统组成

1、无局放试验变压器 HZQW-20KVA/100KV

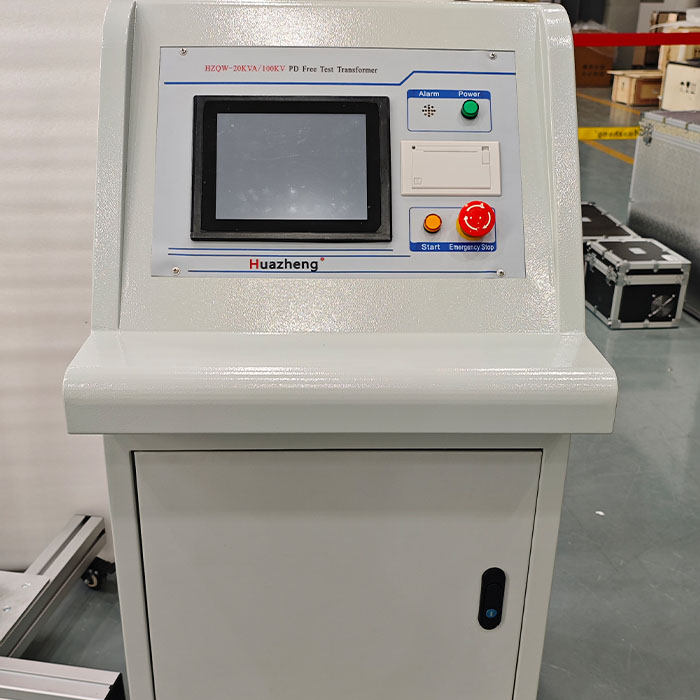

2、无局放调压控制台   HZWJH-20KVA/380V

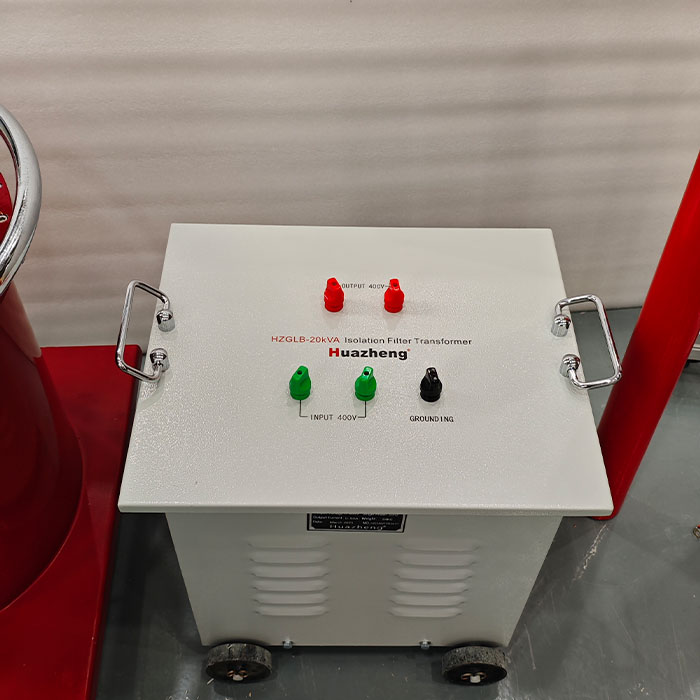

3、隔离滤波变压器     HZB-20KVA/400V

4、耦合电容器         HZF-100KV

5、无局放保护电阻     HZR -100KV/8K

6、模拟式局部放电测试仪  HZJF-9011

7、配套试验连接线、屏蔽罩、屏蔽线等

充气式无局放试验变压器

型号：HZQW-20kVA/100kV/400V       1台

无局放试验变压器。采用特殊结构及精密工艺使得其局放量能控制在较小的范围内。外形工艺精度高。适用于现场和试验室。方便适用。

技术参数

额定容量：20KVA                输入电压：380V±10%

输出电压：0—100KV             额定电压下系统局放量≤5PC

输出电流：200mA                电压精度：AC 1.5%

电源失真度：＜3%               绝缘介质：SF6气体

外形尺寸：外径450mm*高1300mm   重量：90Kg
