一、概述

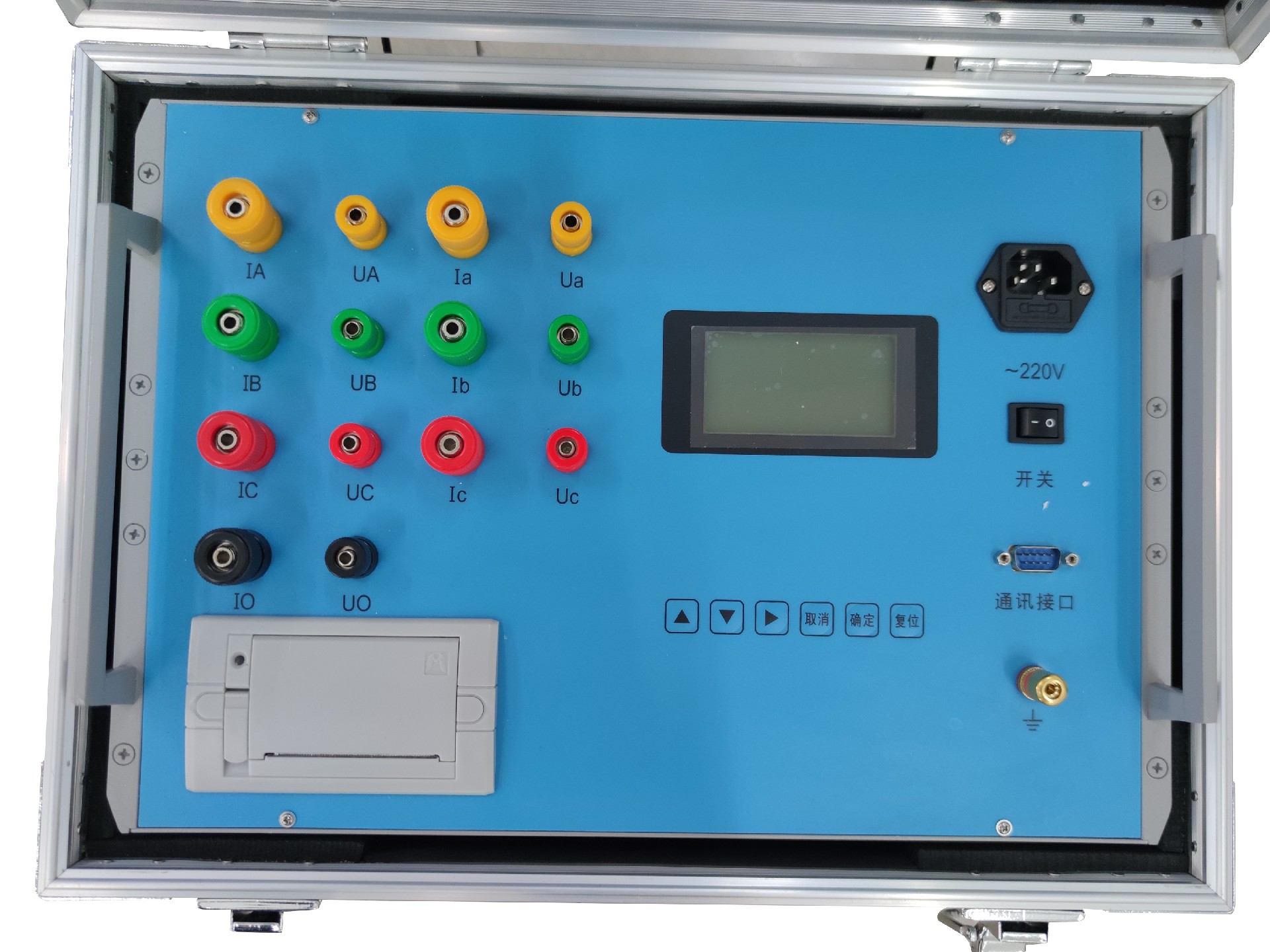

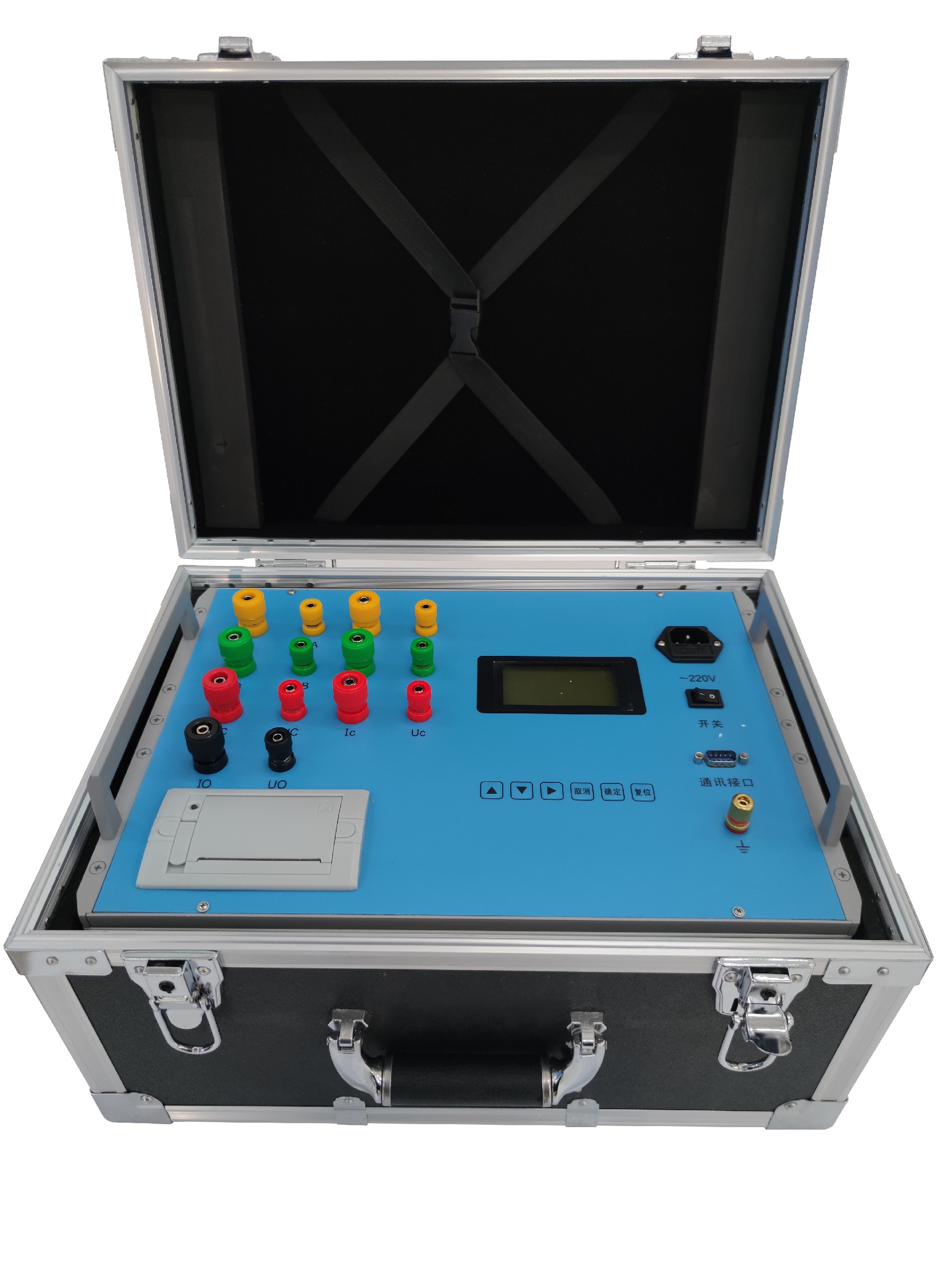

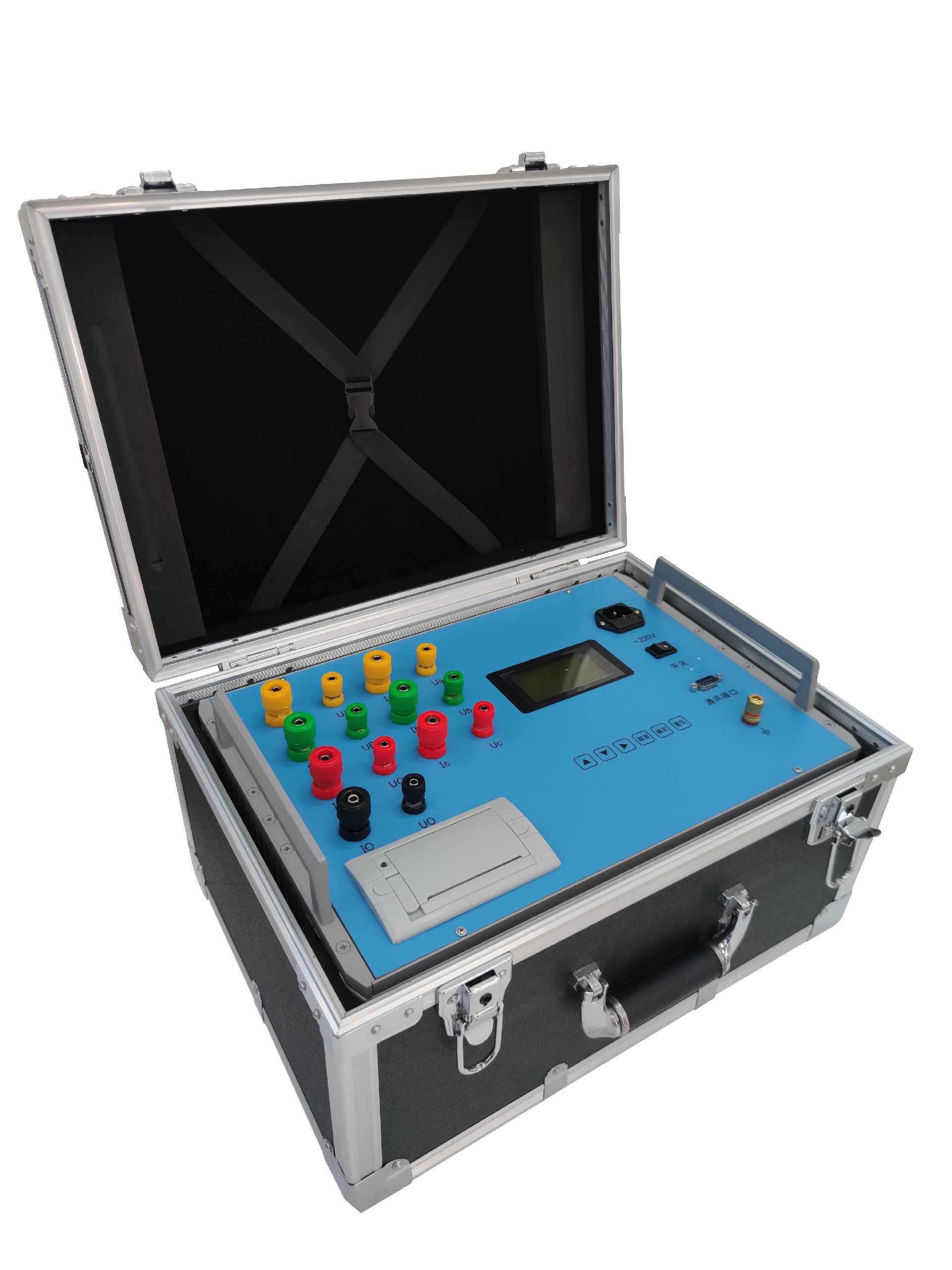

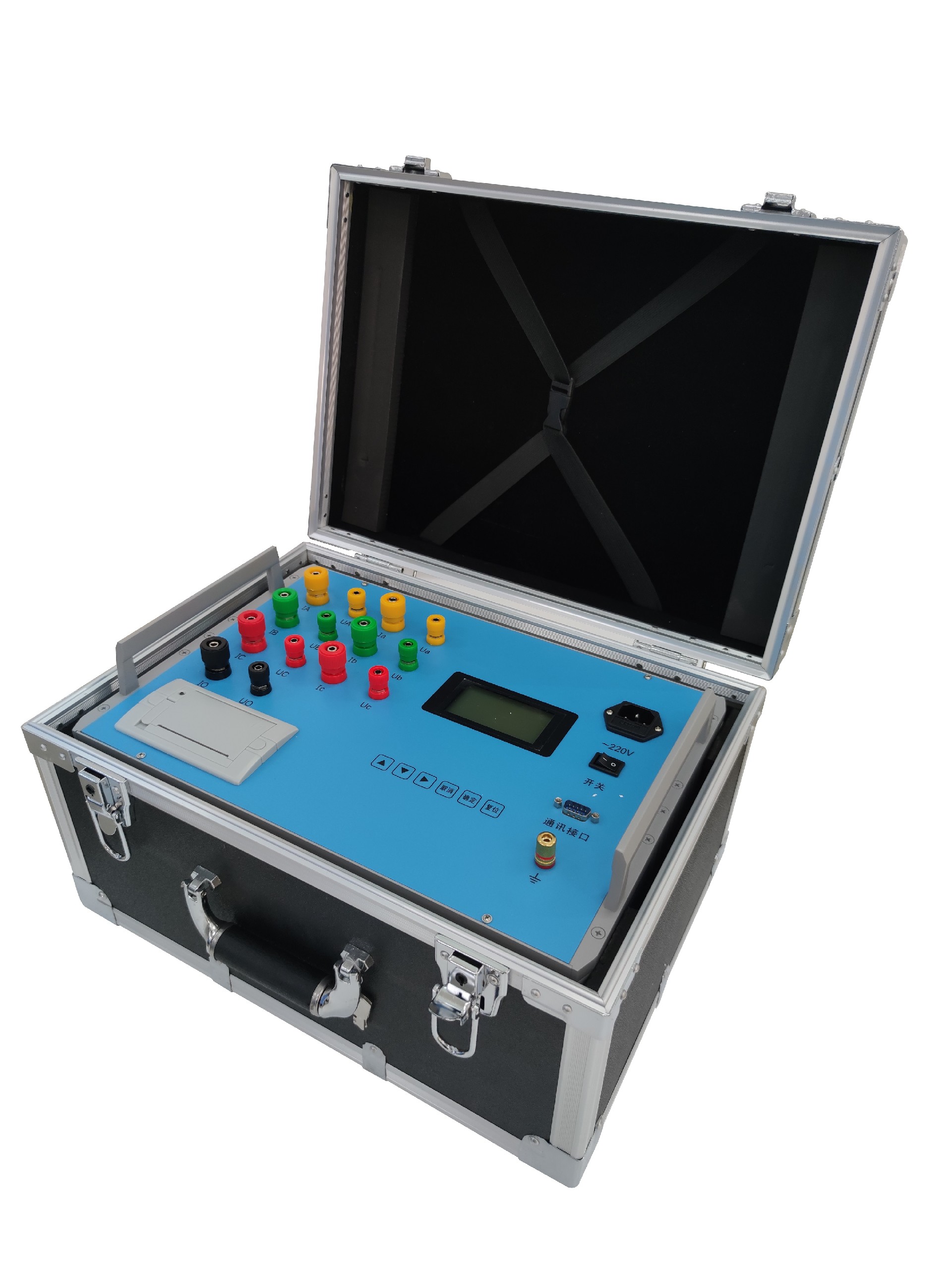

HZN3320B三回路直流电阻测试仪是HZN3310B升级产品，在电路结构及制造工艺等方面都有较大的改进，主要针对大型变压器直流电阻测量设计。本机采用高效率程控电流源技术及多模块网络结构，具有精度高、测量范围宽、数据稳定、重复性好、抗干扰能力强、保护功能完善、充放电速度快等特点，可三回路同步测量同时显示并自动计算不平衡率，具有助磁测量、智能消磁等高级功能，特别对于大型多分接变压器直流电阻的测量，可大大缩短测量时间，提高工作效率。

二、主要功能与特点

1、具有三相绕组同步测量同时显示并自动计算不平衡率、平衡助磁测量、智能消磁。

2、三相平衡助磁测量，可大大提高大型变压器低压侧绕组测量。

3、智能消磁功能，可有效消除直流剩磁。

4、功能配置高度灵活，可三相测量、两相测量、单相测量，输出电流可任意组合，可组合成三相10A+20A+10A方式、两相10A+10A方式、单相20A方式、使用极为方便。

5、自动程控电流源技术，前面所说的各种电流组合方式都是从最小值0开始共4000个电流档位，具有典型电流挡设置，也可使用自动量程。

6、具有零线电阻测量测量功能，测量零线电阻后自动加入每相电阻值。

7、具有适用于变压器温升试验的两绕组测量功能，独立的高压侧和低压侧测量电流回路，可使温升试验效果达到最佳，自动记录并打印结果。

8、测量速度快，对于有载调压变压器高压星型侧，可一次加电可测完所有分接点三相电阻值。低压侧可采用20A平衡助磁方式。整个过程可大大缩短测量时间，提高工作效率。

9、高度智能化设计，功能设置巧妙先进，可自动判断测试线虚接等故障。

10、保护功能完善，能可靠保护反电势对仪器的冲击，具有自动放电指示功能。

11、高速动态数据采样，保证数据实时准确，尤其适用于变压器温升测量。

三、主要技术指标

1、电阻测量范围：   100mW~20kW，分辨度0.1mW

2、电阻测量准确度： 0.2%±2字

3、电流源输出范围： 三相0~10A+20A+10A,单相0~20A

4．工作温度：       -１０℃~４０℃

5．环境湿度：       １０%~８５%

6．存储温度：       -２０℃~５０℃

7．体积：           380×260×180mm

8．重量：           9Kg(不包括测试线)
