一、概述

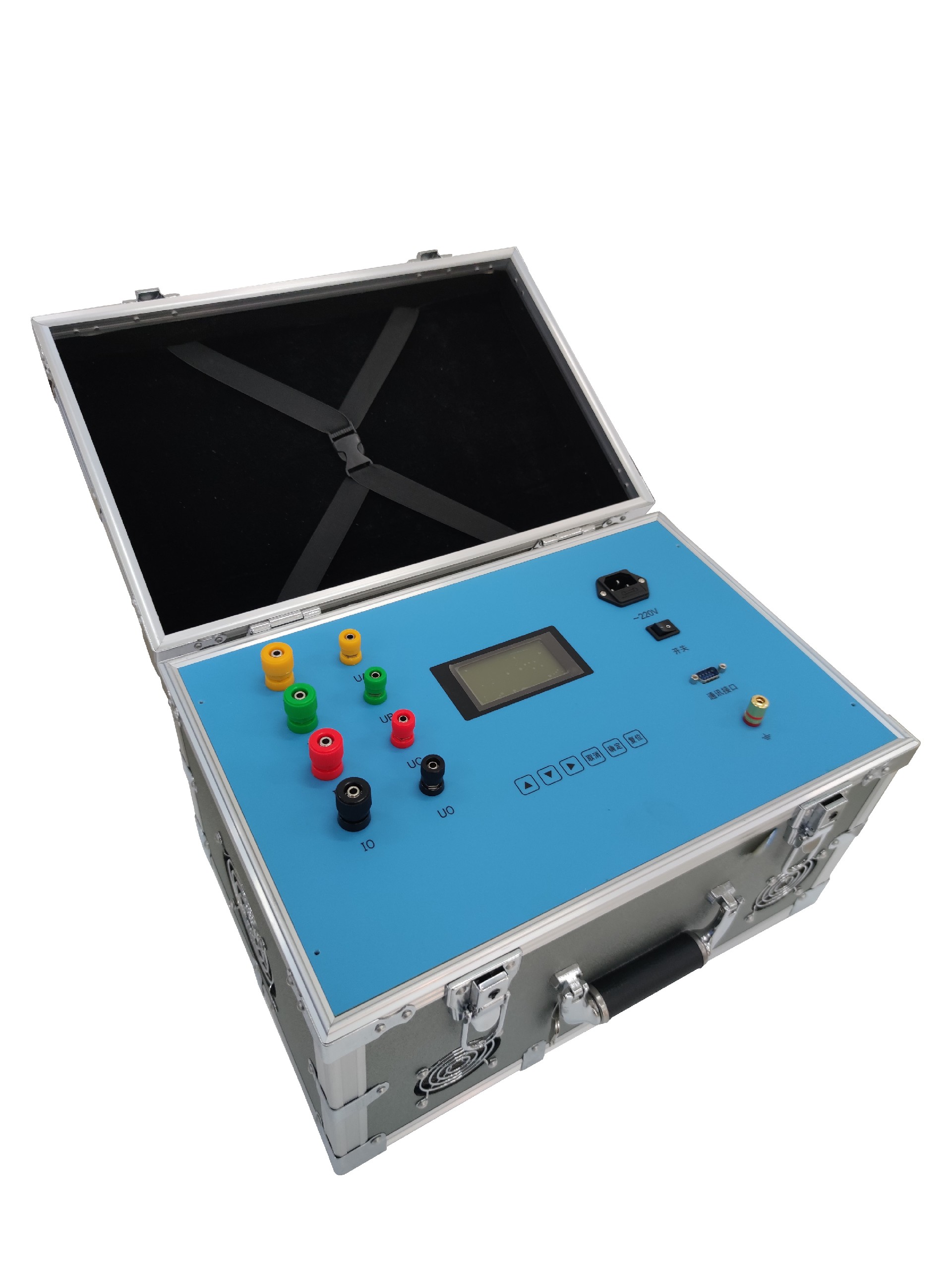

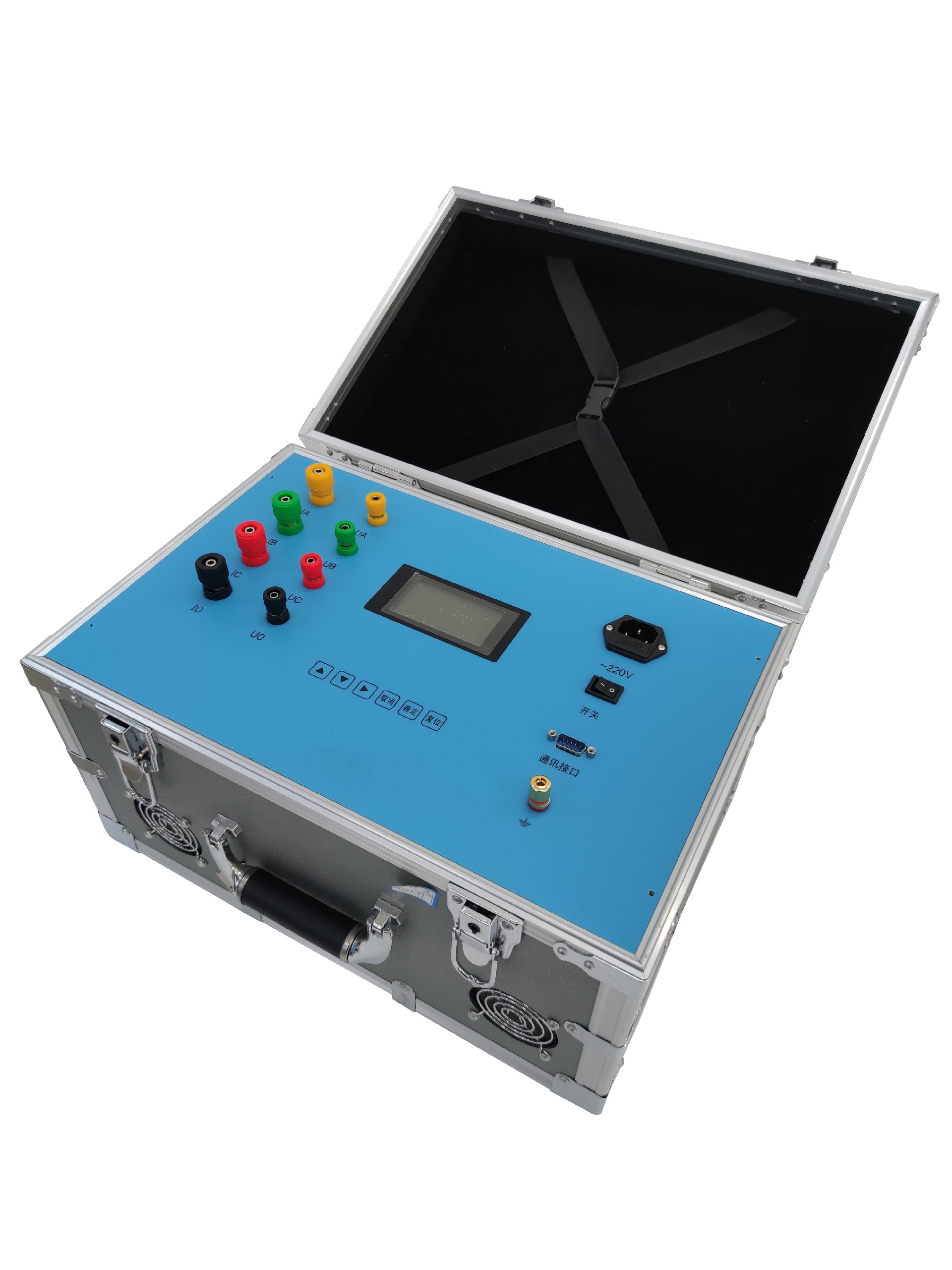

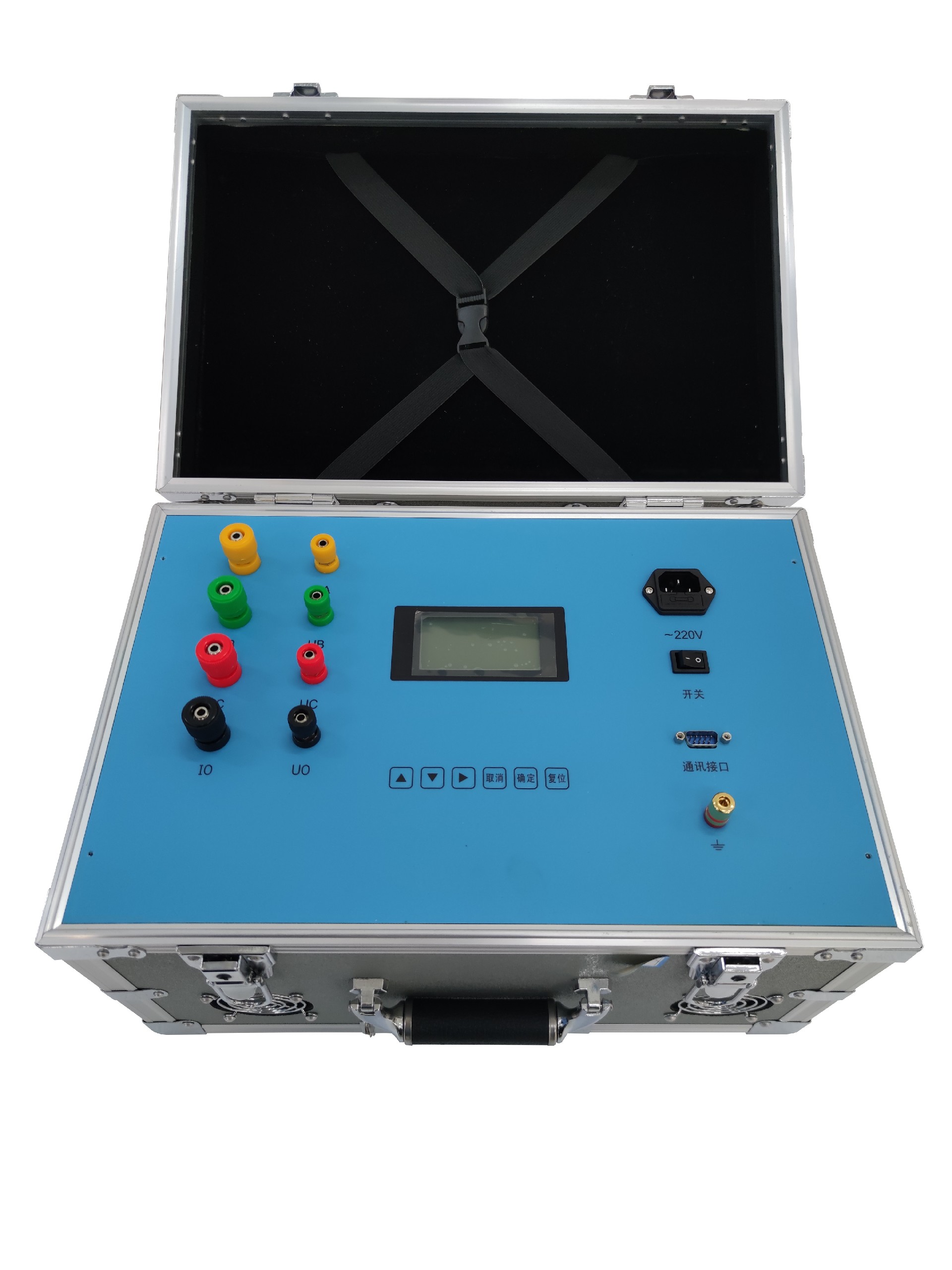

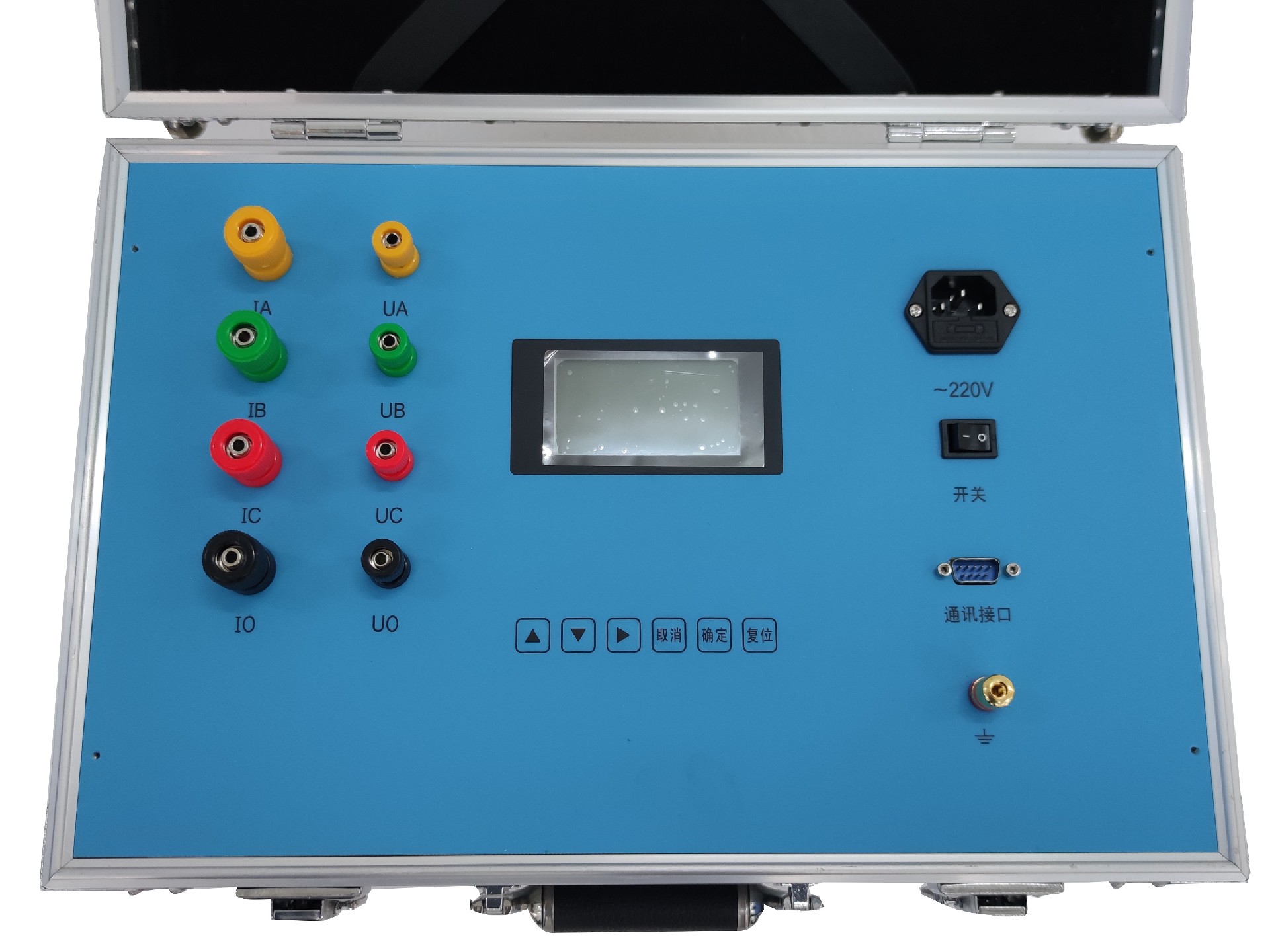

HZN3310B三回路直流电阻测试仪，以高速微控制器为核心，采用高速A/D转换器及程控电流源技术，达到了前所未有的测量效果及高度自动化测量功能，具有精度高，测量范围宽，数据稳定，重复性好，抗干扰能力强，保护功能完善，充放电速度快等特点，可三回路同步测量同时显示并自动计算不平衡率，特别对于大型多分接变压器直流电阻的测量，可大大缩短测量时间，提高工作效率。HZN3310B集成了最先进的电子测量技术和极其巧妙的电路结构，决不是三台单回路测试仪的简单拼合，是变压器直流电阻测试的最新一代产品。

二、主要功能与特点

1、三个测量回路同步测量、同时显示并自动计算不平衡率。

2、功能配置高度灵活，可三相测量、两相测量、单相测量，输出电流可任意组合，对于3×10A型的测试仪，可组合成10A+10A+10A方式、10A+10A方式、20A方式、10A方式，使用极为方便。

3、自动程控电流源技术，前面所说的各种电流组合方式都是从最小值0开始共1000个电流档位，由内部微控制器根据被测电阻自动控制，从而达到比较宽的测量范围和最佳的测量状态，无须手动切换电流换档。

4、测量速度快，对于有载调压变压器高压星型侧可不用断电、不用倒线，一次加电可测完所有分接点三相电阻值。低压侧可采用20A大电流方式。整个过程可大大缩短测量时间，提高工作效率。

5、高度智能化设计，功能设置巧妙先进，可自动判断测试线虚接等故障。

6、保护功能完善，能可靠保护反电势对仪器的冲击，具有自动放电指示功能。

7、采用高速微控制器及高速16位A/D转换器，切换有载调压开关后数据响应快，重复性好，测试效果明显优于慢速双积分A/D采样方式。

8、可存储或打印全部测量结果，本仪器内置不掉电存储器，可长期保持测量数据并可随时查阅或打印。

9、全部汉字菜单及操作提示，直观方便。

10、具有RS-232接口，可以外接打印机或与计算机通讯。

11、不掉电日历，时钟功能。

三、主要技术指标

1、电阻测量范围：   100mW~20W，分辨度1mW

2、电阻测量准确度： 0.2%

3、电流源输出范围： 3×（0~10A）或3×（0~3A）

4、工作温度：       -１０℃~４０℃

5、环境湿度：       １０%~８５%

6、存储温度：       -２０℃~５０℃

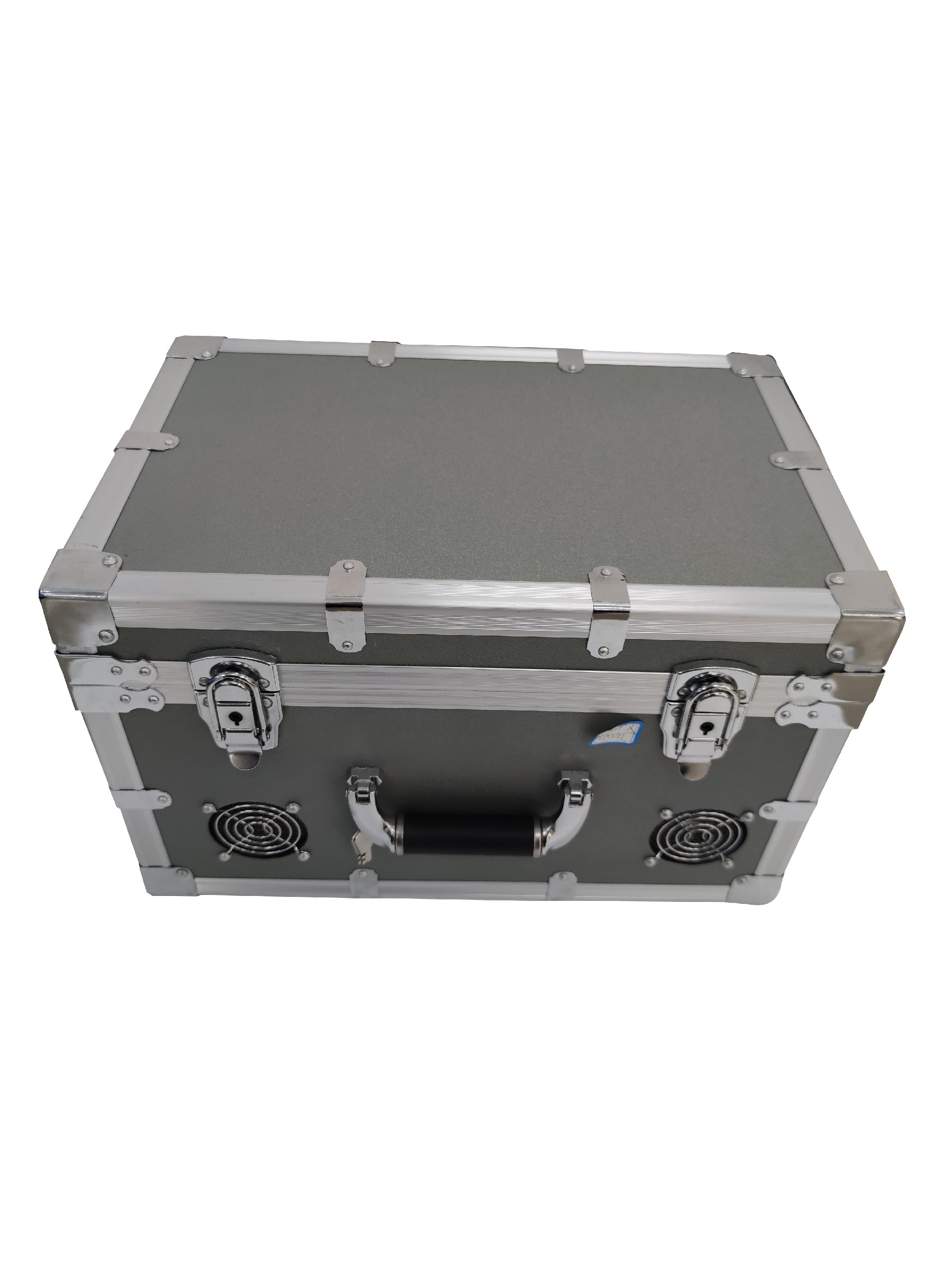

7、体积：           420×260×210mm

8、重量：           15Kg(不包括测试线)
