一、概述

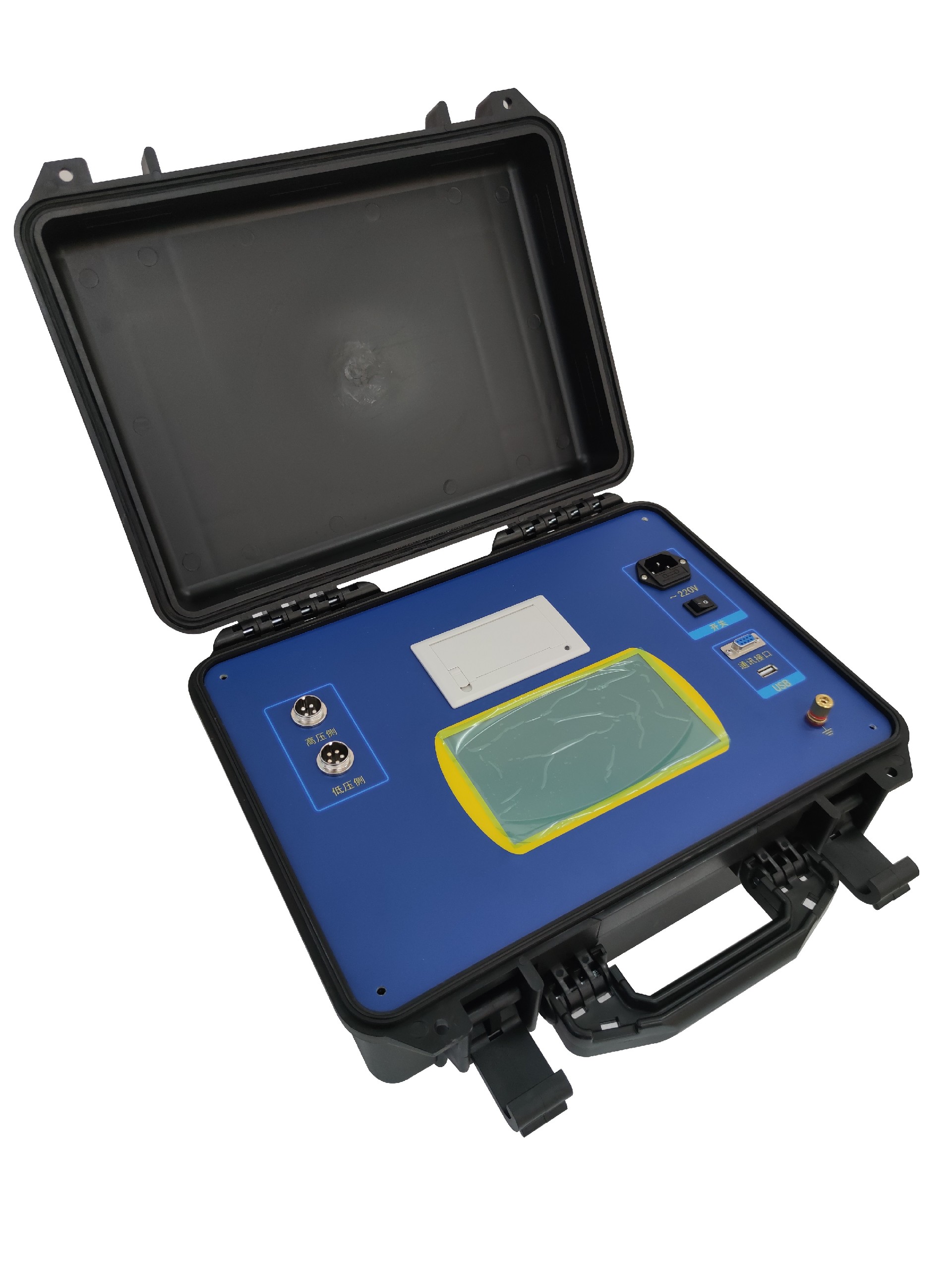

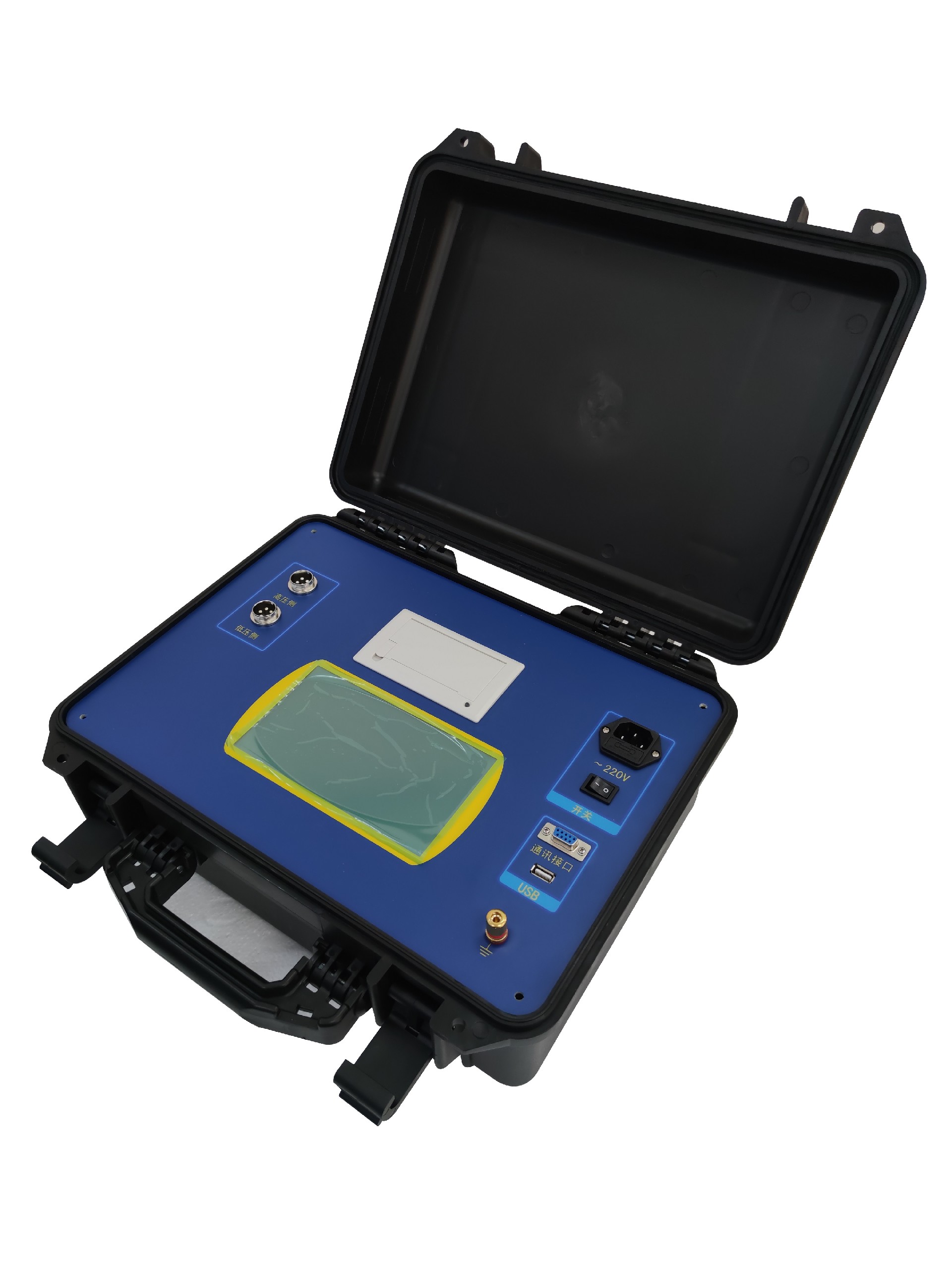

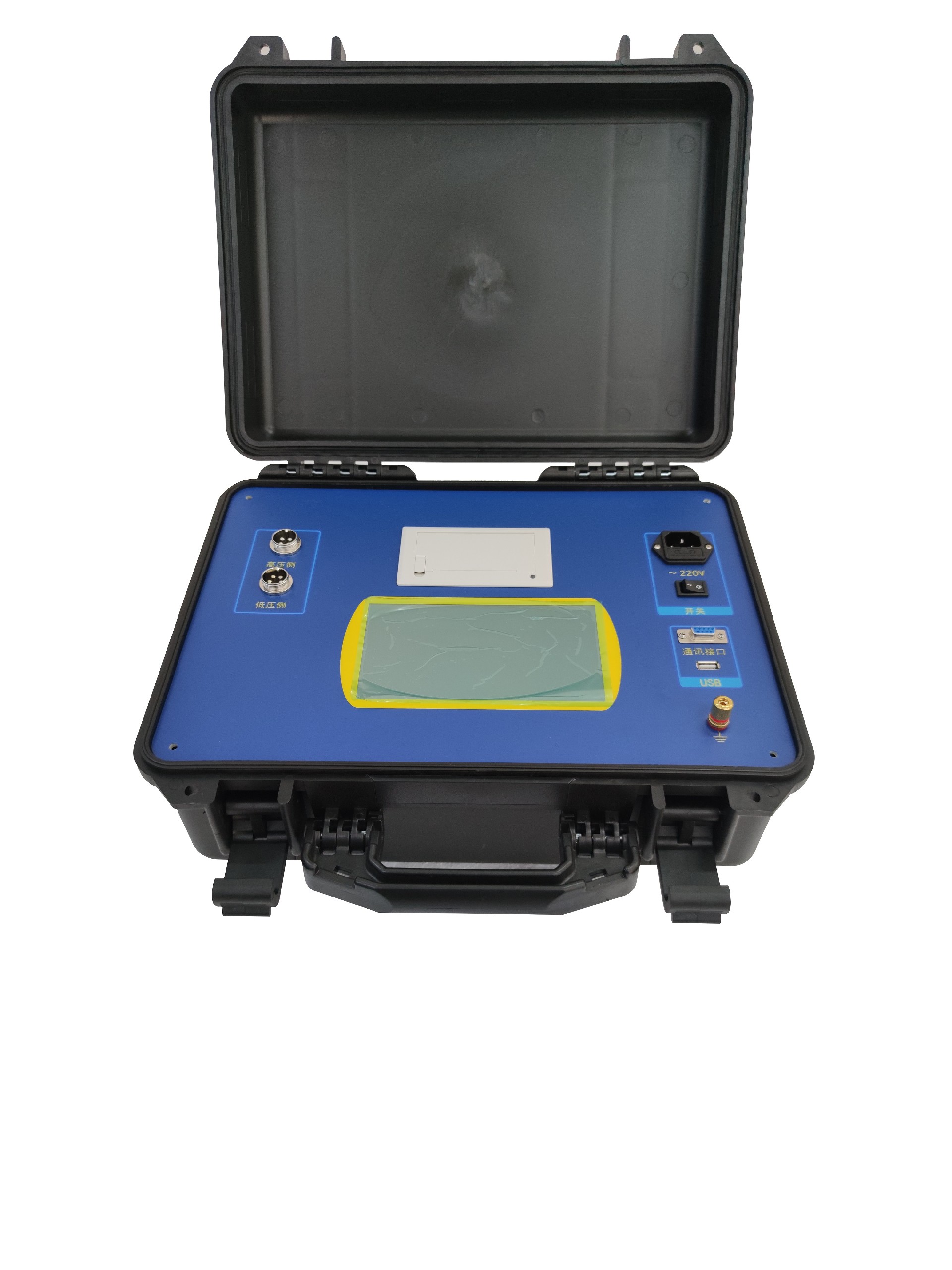

HZBBN10A变压器变比测试仪，电路设计精巧，思路独特，使得其性能优越，功能完善，体积小，重量轻。该仪器内部采用电子式标准互感器作为测量基准，保证测量精度长期稳定可靠，该仪器具有全自动测量功能，无需设置任何参数即可自动完成三相变比、绕组接线方式和组别标号的测量。

二、接线及注意事项

1. 使用仪器时请按本使用说明书接线和操作。

2. 接地端子或电源线中的接地端应就近可靠接地。

3. 接线时请注意高压侧和低压侧引线不能接反。

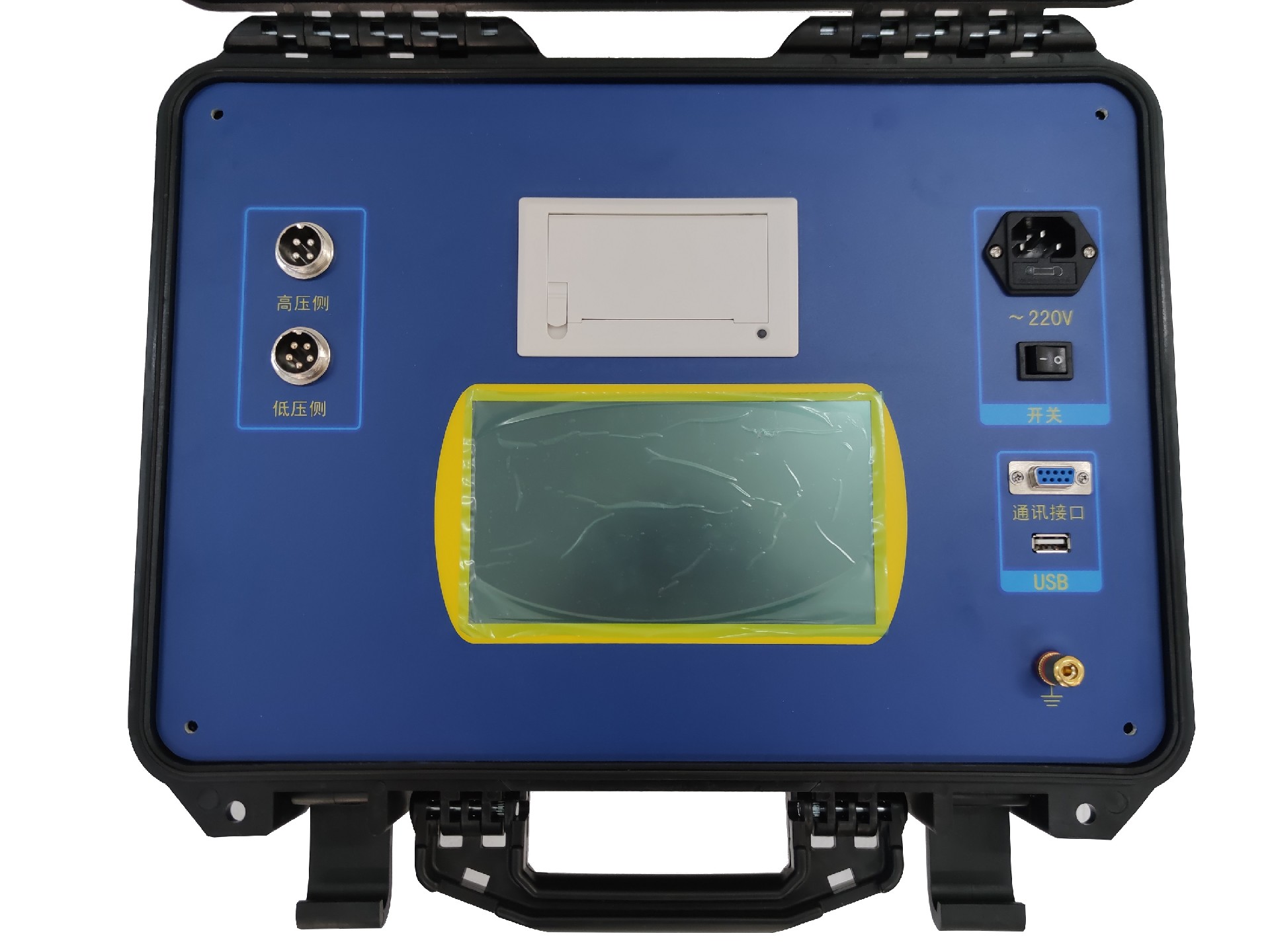

4. 请注意高压侧有黄、绿、红、黑四色测试线分别对应变压器的A、B、C、O接线端，低压侧有黄、绿、红、黑四色测试线分别对应变压器的a、b、c、o接线端，不要接错。对于没有中性点引出的变压器，相应的黑色测试线悬空即可。对于单相变压器的测量，使用高压侧A、B和低压侧a、b测试夹。

5. 测试前请输入正确设置参数，组别标号和被测变压器必须一致，如不能确定，可使用组别分析或自动测量功能。

6. 在测试菜单中“普通型”指一般Y/y、Y/d、D/d、D/y普通联接组变压器，“Z-型”变指ZN/y或ZN/d联接组变压器，菜单选择和被测变压器必须一致。

7. 若不输入额定变比，测试结果只显示被测变比值，不显示误差。

8. 本机组别分析功能可显示高低压侧绕组接线方式和组别标号，在变压器内部剩磁严重的情况下有可能导致接线方式判断错误，但不影响组别标号，也不影响变比和误差的测量结果及本机其它功能。

9. 对于高低压侧相位差不是30°整数倍的Z-型变压器及其它特种变压器，可向我公司提出特殊要求。

1. 全自动变比测量功能，无需设置任何参数即可自动完成三相变比、绕组接线方式和组别标号的测量，轻松操作，一按即可。

2. 可自动测量、三相连续测量、单相测量变压器变压比，并可计算变比误差。

3. 可测量Y/y、Y/d、D/y、D/d、ZN/y、ZN/d等各种联结组别的变压器。

4. 可测量高低压侧绕组接线方式和组别标号，尤其适用于未知组别变压器测量。

5. 完善的保护功能，具有定量输出过载保护及过电压保护。

6. 在激磁电流较大时可自动降低输出电压，以适应低额定电压和大激磁电流的变压器。

7. 自动跟踪测量有载开关分接位置，无需重复输入参数。

8. 可储存200次测量数据，掉电不丢失。

9. 体积小，重量轻，测量准确，速度快。

10. 彩色触摸屏操作，直观方便。

11. 具有蓝牙传输功能。

12. 不掉电日历、时钟功能。

1. 变比测量范围： 0.8—5000

2. 变比测量精度： 0.1%（0.8—1000）

0.2% (1000—2000)

0.5% (2000—5000)

3. 测试电压： AC20Ｖ—220Ｖ

4. 工作温度： -１０℃—４０℃

5. 环境湿度：１０%—８５%

6. 体积： 380×260×160mm

7. 重量： 6Kg (不包括测试线)
