绝缘电阻测试仪的测试原理

绝缘电阻测试仪（又称兆欧表、摇表）的测试原理基于欧姆定律（R = V/I），通过施加直流高压并测量泄漏电流来计算绝缘材料的电阻值，从而评估其绝缘性能。以下是其核心原理的详细解析：

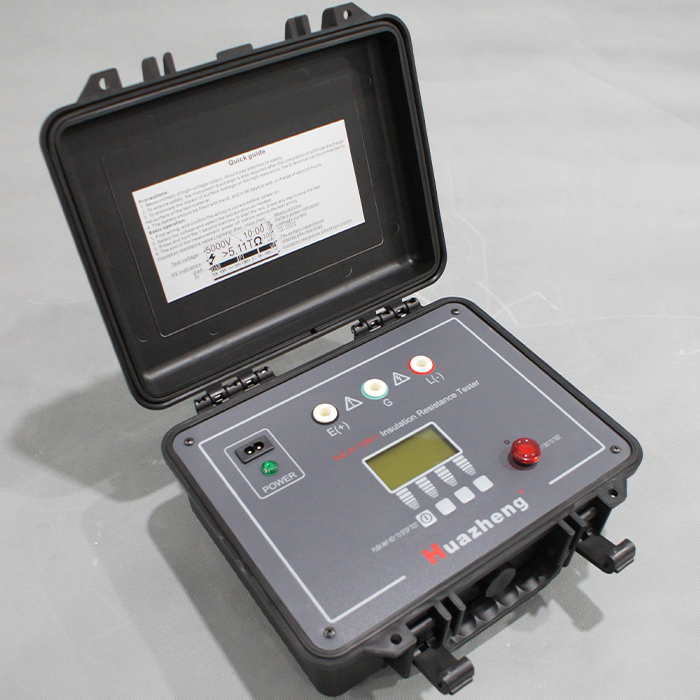

 1. 核心原理：欧姆定律的应用

绝缘电阻测试仪向被测物体（如电缆、电机绕组或变压器）施加一个稳定的直流高压（常见电压档位：250V、500V、1000V、2500V等）。此时，绝缘材料中会产生微弱的漏电流（通常为纳安级）。仪器通过测量该电流值（I），结合施加的电压（V），利用公式 R = V/I 计算出绝缘电阻值（单位通常为兆欧，MΩ）。

为什么用直流高压？

直流电压可避免交流电的电容效应干扰，同时高压能模拟实际工况下的电场强度，暴露绝缘缺陷（如裂纹、受潮、老化）导致的漏电路径。

 2. 测试过程的关键步骤

断电与放电：测试前需确保被测设备完全断电，并对残余电荷放电，防止电击或测量误差。

施加高压：根据设备额定电压选择测试电压（参考标准如GB 50150-2006）

测量与计算：仪器内部的高精度电流传感器检测漏电流，数字处理电路实时计算电阻值并显示。

安全防护：测试仪限制输出电流（通常＜5mA），并配备过压、过流保护和自动放电功能，确保操作安全。

 3. 仪器的核心组件与功能

高压发生器：提供稳定直流电压（传统摇表靠手摇发电，数字式采用电池供电）。

电流检测系统：高灵敏度电路测量微小漏电流（低至0.1nA），确保宽量程（0.1MΩ–10TΩ）。

智能分析功能：

极化指数（PI）：10分钟电阻值/1分钟电阻值，评估绝缘吸湿程度。

吸收比（DAR）：60秒电阻值/15秒电阻值，快速判断绝缘老化。

屏蔽端子（Guard端）：消除表面漏电干扰，提高高阻测量精度（如＞1GΩ）。

 4. 影响测量的关键因素

环境温湿度：湿度过高会降低绝缘电阻（水分子导电），温度升高可能加速离子运动导致电阻下降。

测试时间：电容性设备（如长电缆）需较长时间达到电流稳定值。

表面污染：油污、灰尘可能形成漏电路径，需清洁被测表面或使用屏蔽端子。
